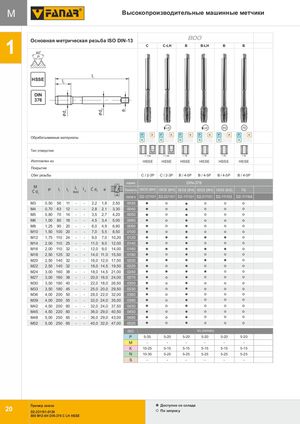

Общий каталог FANAR 2018

M800. Высокопроизводительные машинные метчики

Основная метрическая резьба ISO DIN-13, исполнение HSSE.

Параметр	C	C-LH	B	B-LH	6G	7G
Тип отверстия (глубина)	< 1,5d	< 1,5d	< 3d	< 3d	< 3d	< 3d
Изготовлен из	HSSE	HSSE	HSSE	HSSE	HSSE	HSSE
Сбег резьбы	C / 2-3P	C / 2-3P	B / 4-5P	B / 4-5P	B / 4-5P	B / 4-5P
Норма	DIN-376
Точность	ISO2 (6H)	ISO2 (6H)	ISO2 (6H)	ISO2 (6H)	ISO3 (6G)	7G
Базовый индекс	D2-121101	D2-221101	D2-111101	D2-211101	D2-111103	D2-111104

M	P	l1	l2	Ćd2	a	Ćd1	Индекс
M3	0,50	56	11	2,2	1,8	2,50	0030
M4	0,70	63	12	2,8	2,1	3,30	0040
M5	0,80	70	14	3,5	2,7	4,20	0050
M6	1,00	80	18	4,5	3,4	5,00	0060
M8	1,25	90	20	6,0	4,9	6,80	0080
M10	1,50	100	20	7,0	5,5	8,50	0100
M12	1,75	110	24	9,0	7,0	10,20	0120
M14	2,00	110	25	11,0	9,0	12,00	0140
M16	2,00	110	32	12,0	9,0	14,00	0160
M18	2,50	125	32	14,0	11,0	15,50	0180
M20	2,50	140	32	16,0	12,0	17,50	0200
M22	2,50	140	32	18,0	14,5	19,50	0220
M24	3,00	160	38	18,0	14,5	21,00	0240
M27	3,00	160	38	20,0	16,0	24,00	0270
M30	3,50	180	40	22,0	18,0	26,50	0300
M33	3,50	180	45	25,0	20,0	29,50	0330
M36	4,00	200	50	28,0	22,0	32,00	0360
M39	4,00	200	55	32,0	24,0	35,00	0390
M42	4,50	200	60	32,0	24,0	37,50	0420
M45	4,50	220	60	36,0	29,0	40,50	0450
M48	5,00	250	65	36,0	29,0	43,00	0480
M52	5,00	250	65	40,0	32,0	47,00	0520

Группа ISO	C	C-LH	B	B-LH	6G	7G
P	5-35	5-20	5-20	5-20	5-20	5-20
M	-	-	-	-	-	-
K	10-25	5-15	5-15	5-15	5-15	5-15
N	10-35	5-25	5-25	5-25	5-25	5-25
S	-	-	-	-	-	-

Пример заказа: D2-221101-0120 (800 M12-6H DIN-376 C LH HSSE). Доступно со склада / по запросу.
