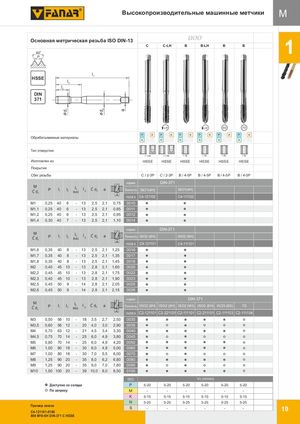

M800. Высокопроизводительные машинные метчики
Основная метрическая резьба ISO DIN-13, исполнения HSSE, HSSE-PM.
DIN 371
| Параметр | C | C-LH | B | B-LH | 6G | 7G |
|---|---|---|---|---|---|---|
| Обрабатываемые материалы (ISO) | P, M, K, N, S, H | P, M, K, N, S, H | P, M, K, N, S, H | P, M, K, N, S, H | P, M, K, N, S, H | P, M, K, N, S, H |
| Тип отверстия (глубина) | < 1,5d | < 1,5d | < 3d | < 3d | < 3d | < 3d |
| Изготовлен из | HSSE | HSSE | HSSE | HSSE | HSSE | HSSE |
| Сбег резьбы | C / 2-3P | C / 2-3P | B / 4-5P | B / 4-5P | B / 4-5P | B / 4-5P |
| Норма | DIN-371 | |||||
| Точность/Индекс | ISO1(4H) | ISO1(4H) |
|---|---|---|
| Базовый индекс (первая группа) | C4-121102 | C4-111102 |
| M | P | l1 | l2 | l3 | Ćd2 | a | Ćd1 | Индекс |
|---|---|---|---|---|---|---|---|---|
| M1 | 0,25 | 40 | 6 | 13 | 2,5 | 2,1 | 0,75 | 0010 |
| M1,1 | 0,25 | 40 | 6 | 13 | 2,5 | 2,1 | 0,85 | 0011 |
| M1,2 | 0,25 | 40 | 6 | 13 | 2,5 | 2,1 | 0,95 | 0012 |
| M1,4 | 0,30 | 40 | 7 | 13 | 2,5 | 2,1 | 1,10 | 0014 |
Норма DIN-371, точность ISO2 (6H), базовый индекс C4-121101 / C4-111101:
| M | P | l1 | l2 | l3 | Ćd2 | a | Ćd1 | Индекс |
|---|---|---|---|---|---|---|---|---|
| M1,6 | 0,35 | 40 | 8 | 13 | 2,5 | 2,1 | 1,25 | 0016 |
| M1,7 | 0,35 | 40 | 8 | 13 | 2,5 | 2,1 | 1,35 | 0017 |
| M1,8 | 0,35 | 40 | 8 | 13 | 2,5 | 2,1 | 1,45 | 0018 |
| M2 | 0,40 | 45 | 10 | 13 | 2,8 | 2,1 | 1,60 | 0020 |
| M2,2 | 0,45 | 45 | 10 | 13 | 2,8 | 2,1 | 1,75 | 0022 |
| M2,3 | 0,40 | 45 | 10 | 13 | 2,8 | 2,1 | 1,90 | 0023 |
| M2,5 | 0,45 | 50 | 9 | 14 | 2,8 | 2,1 | 2,05 | 0025 |
| M2,6 | 0,45 | 50 | 9 | 14 | 2,8 | 2,1 | 2,15 | 0026 |
Норма DIN-371, базовые индексы: C2-121101 (ISO2 6H), C2-221101 (ISO2 6H), C2-111101 (ISO2 6H), C2-211101 (ISO2 6H), C2-111103 (ISO3 6G), C2-111104 (7G):
| M | P | l1 | l2 | l3 | Ćd2 | a | Ćd1 | Индекс |
|---|---|---|---|---|---|---|---|---|
| M3 | 0,50 | 56 | 10 | 18 | 3,5 | 2,7 | 2,50 | 0030 |
| M3,5 | 0,60 | 56 | 12 | 20 | 4,0 | 3,0 | 2,90 | 0035 |
| M4 | 0,70 | 63 | 12 | 21 | 4,5 | 3,4 | 3,30 | 0040 |
| M4,5 | 0,75 | 70 | 14 | 25 | 6,0 | 4,9 | 3,80 | 0045 |
| M5 | 0,80 | 70 | 14 | 25 | 6,0 | 4,9 | 4,20 | 0050 |
| M6 | 1,00 | 80 | 18 | 30 | 6,0 | 4,9 | 5,00 | 0060 |
| M7 | 1,00 | 80 | 18 | 30 | 7,0 | 5,5 | 6,00 | 0070 |
| M8 | 1,25 | 90 | 20 | 35 | 8,0 | 6,2 | 6,80 | 0080 |
| M9 | 1,25 | 90 | 20 | 35 | 9,0 | 7,0 | 7,80 | 0090 |
| M10 | 1,50 | 100 | 20 | 39 | 10,0 | 8,0 | 8,50 | 0100 |
| Группа ISO | C / C-LH | B / B-LH | 6G | 7G |
|---|---|---|---|---|
| P | 5-20 | 5-20 | 5-20 | 5-20 |
| M | - | - | - | - |
| K | 5-15 | 5-15 | 5-15 | 5-15 |
| N | 5-25 | 5-25 | 5-25 | 5-25 |
| S | - | - | - | - |
Пример заказа: C4-121101-0100 (800 M10-6H DIN-371 C HSSE). Доступно со склада / по запросу.
