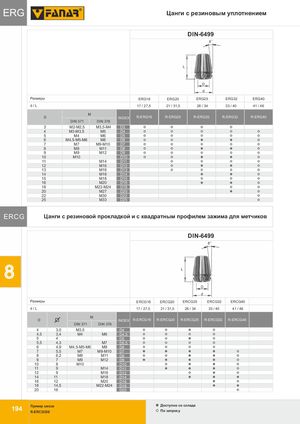

Общий каталог FANAR 2018 - страница 198
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
ERG — Цанги с резиновым уплотнением
Стандарт: DIN-6499
| Размеры | ERG16 | ERG20 | ERG25 | ERG32 | ERG40 |
|---|---|---|---|---|---|
| d/L | 17 / 27,5 | 21 / 31,5 | 26 / 34 | 33 / 40 | 41 / 46 |
| INDEX | R-ERG16 | R-ERG20 | R-ERG25 | R-ERG32 | R-ERG40 |
| D | M (DIN 371) | M (DIN 376) | Обозначение |
|---|---|---|---|
| 3 | M2-M2,5 | M3,5-M4 | D3 |
| 4 | M3-M3,5 | M5 | D4 |
| 5 | M4 | M6 | D5 |
| 6 | M4,5-M5-M6 | M8 | D6 |
| 7 | M7 | M9-M10 | D7 |
| 8 | M8 | M11 | D8 |
| 9 | M9 | M12 | D9 |
| 10 | M10 | D10 | |
| 11 | M14 | D11 | |
| 12 | M16 | D12 | |
| 13 | M16 | D13 | |
| 14 | M18 | D14 | |
| 15 | M18 | D15 | |
| 16 | M20 | D16 | |
| 18 | M22-M24 | D18 | |
| 20 | M27 | D20 | |
| 22 | M30 | D22 | |
| 25 | M33 | D25 |
ERCG — Цанги с резиновой прокладкой и с квадратным профилем зажима для метчиков
Стандарт: DIN-6499
| Размеры | ERCG16 | ERCG20 | ERCG25 | ERCG32 | ERCG40 |
|---|---|---|---|---|---|
| d/L | 17 / 27,5 | 21 / 31,5 | 26 / 34 | 33 / 40 | 41 / 46 |
| INDEX | R-ERCG16 | R-ERCG20 | R-ERCG25 | R-ERCG32 | R-ERCG40 |
| D | d | M (DIN 371) | M (DIN 376) | Обозначение |
|---|---|---|---|---|
| 4 | 3,0 | M3,5 | D4 | |
| 4,5 | 3,4 | M4 | M6 | D4,5 |
| 5 | 4 | D5 | ||
| 5,5 | 4,3 | M7 | D5,5 | |
| 6 | 4,9 | M4,5-M5-M6 | M8 | D6 |
| 7 | 5,5 | M7 | M9-M10 | D7 |
| 8 | 6,2 | M8 | M11 | D8 |
| 9 | 7 | M9 | M12 | D9 |
| 10 | 8 | M10 | D10 | |
| 11 | 9 | M14 | D11 | |
| 12 | 9 | M16 | D12 | |
| 14 | 11 | M18 | D14 | |
| 16 | 12 | M20 | D16 | |
| 18 | 14,5 | M22-M24 | D18 | |
| 20 | 16 | D20 |
Пример заказа
R-ERC32/D8 — Доступнo со склада / По запросу
