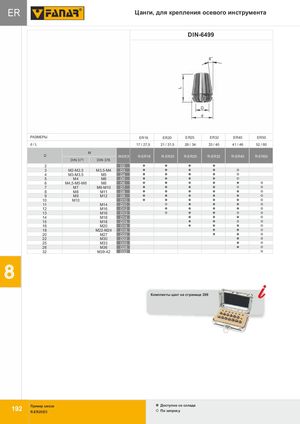

Общий каталог FANAR 2018 - страница 196
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
ER — Цанги для крепления осевого инструмента
Стандарт: DIN-6499
| Размеры | ER16 | ER20 | ER25 | ER32 | ER40 | ER50 |
|---|---|---|---|---|---|---|
| d/L | 17 / 27,5 | 21 / 31,5 | 26 / 34 | 33 / 40 | 41 / 46 | 52 / 60 |
| INDEX | R-ER16 | R-ER20 | R-ER25 | R-ER32 | R-ER40 | R-ER50 |
| D | M (DIN 371) | M (DIN 376) | Обозначение |
|---|---|---|---|
| 2 | D2 | ||
| 3 | M2-M2,5 | M3,5-M4 | D3 |
| 4 | M3-M3,5 | M5 | D4 |
| 5 | M4 | M6 | D5 |
| 6 | M4,5-M5-M6 | M8 | D6 |
| 7 | M7 | M9-M10 | D7 |
| 8 | M8 | M11 | D8 |
| 9 | M9 | M12 | D9 |
| 10 | M10 | D10 | |
| 11 | M14 | D11 | |
| 12 | M16 | D12 | |
| 13 | M16 | D13 | |
| 14 | M18 | D14 | |
| 15 | M18 | D15 | |
| 16 | M20 | D16 | |
| 18 | M22-M24 | D18 | |
| 20 | M27 | D20 | |
| 22 | M30 | D22 | |
| 25 | M33 | D25 | |
| 28 | M36 | D28 | |
| 32 | M39-42 | D32 |
Комплекты цанг на странице 209.
Пример заказа
R-ER25/D3 — Доступнo со склада / По запросу
