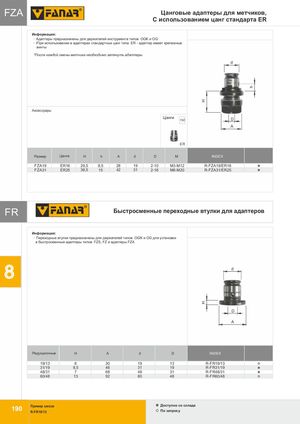

Общий каталог FANAR 2018 - страница 194
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
FZA — Цанговые адаптеры для метчиков, с использованием цанг стандарта ER
Информация
- Адаптеры предназначены для держателей инструмента типов OGK и OG
- При использовании в адаптерах стандартных цанг типа ER — адаптер имеет крепежные винты
- После каждой смены метчика необходимо затянуть адаптеры
Аксессуары — Цанги (стр. 192)
| Размер | Цанга | H | h | A | d | D | M | INDEX |
|---|---|---|---|---|---|---|---|---|
| FZA19 | ER16 | 29,5 | 8,5 | 28 | 19 | 2-10 | M3-M12 | R-FZA19/ER16 |
| FZA31 | ER25 | 38,5 | 15 | 42 | 31 | 2-16 | M6-M20 | R-FZA31/ER25 |
FR — Быстросменные переходные втулки для адаптеров
Информация
Переходные втулки предназначены для держателей типов OGK и OG для установки в быстросменные адаптеры типов FZS, FZ и адаптеры FZA.
| Редукционные | H | A | d | D | INDEX |
|---|---|---|---|---|---|
| 19/13 | 6 | 30 | 19 | 13 | R-FR19/13 |
| 31/19 | 8,5 | 46 | 31 | 19 | R-FR31/19 |
| 48/31 | 7 | 68 | 48 | 31 | R-FR48/31 |
| 60/48 | 13 | 92 | 60 | 48 | R-FR60/48 |
Пример заказа
R-FR19/13 — Доступнo со склада / По запросу
