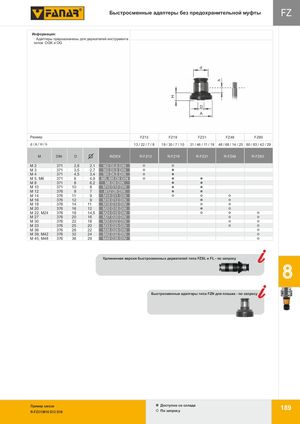

Общий каталог FANAR 2018 - страница 193
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
FZ — Быстросменные адаптеры без предохранительной муфты
Информация
Адаптеры предназначены для держателей инструмента типов OGK и OG.
| Размер | FZ13 | FZ19 | FZ31 | FZ48 | FZ60 |
|---|---|---|---|---|---|
| d/A/H/h | 13 / 22 / 7 / 8 | 19 / 30 / 7 / 10 | 31 / 46 / 11 / 19 | 48 / 68 / 14 / 25 | 60 / 83 / 42 / 29 |
| INDEX | R-FZ13 | R-FZ19 | R-FZ31 | R-FZ48 | R-FZ60 |
| M | DIN | D | Обозначение |
|---|---|---|---|
| M2 | 371 | 2,8 | M2 D2,8 DIN |
| M3 | 371 | 3,5 | M3 D3,5 DIN |
| M4 | 371 | 4,5 | M4 D4,5 DIN |
| M5, M6 | 371 | 6 | M5, M6 D6 DIN |
| M8 | 371 | 8 | M8 D8 DIN |
| M10 | 371 | 10 | M10 D10 DIN |
| M12 | 376 | 9 | M12 D9 DIN |
| M14 | 376 | 11 | M14 D11 DIN |
| M16 | 376 | 12 | M16 D12 DIN |
| M18 | 376 | 14 | M18 D14 DIN |
| M20 | 376 | 16 | M20 D16 DIN |
| M22, M24 | 376 | 18 | M24 D18 DIN |
| M27 | 376 | 20 | M27 D20 DIN |
| M30 | 376 | 22 | M30 D22 DIN |
| M33 | 376 | 25 | M33 D25 DIN |
| M36 | 376 | 28 | M36 D28 DIN |
| M39, M42 | 376 | 32 | M42 D32 DIN |
| M45, M48 | 376 | 36 | M48 D36 DIN |
Удлиненная версия быстросменных держателей типа FZSL и FL — по запросу.
Быстросменные адаптеры типа FZN для плашек — по запросу.
Пример заказа
R-FZ31/M16 D12 DIN — Доступнo со склада / По запросу
