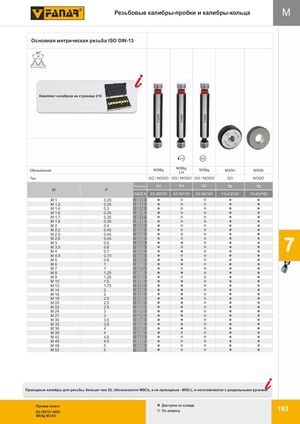

Общий каталог FANAR 2018 - страница 167

Предыдущая страница Следующая страница

Навигация

Резьбовые калибры-пробки и калибры-кольца

Основная метрическая резьба ISO DIN-13

HSSE, PM

Комплект калибров на странице 210.

ОбозначениеMSBg (LH)MSBgMSBg (6G)MSRhMSRk
ТипGO / NOGOGO / NOGOGO / NOGOGONOGO
Точность6H6H6G6g6g
M / PINDEX S3-302161S3-301161S3-302162Y3-412162Y3-422162
M1 / 0,250010
M1,2 / 0,250012
M1,4 / 0,30014
M1,6 / 0,350016
M1,7 / 0,350017
M1,8 / 0,350018
M2 / 0,40020
M2,2 / 0,450022
M2,5 / 0,450025
M2,6 / 0,450026
M3 / 0,50030
M3,5 / 0,60035
M4 / 0,70040
M4,5 / 0,750045
M5 / 0,80050
M6 / 10060
M7 / 10070
M8 / 1,250080
M9 / 1,250090
M10 / 1,50100
M12 / 1,750120
M14 / 20140
M16 / 20160
M18 / 2,50180
M20 / 2,50200
M22 / 2,50220
M24 / 30240
M27 / 30270
M30 / 3,50300
M33 / 3,50330
M36 / 40360
M39 / 40390
M42 / 4,50420
M45 / 4,50450
M48 / 50480
M52 / 50520

Проходные калибры для резьбы больше чем 52 обозначаются MSCb, а непроходные — MSCc, и изготавливаются с раздельными ручками.

Пример заказа: S3-302161-0030 — MSBg M3-6H

Доступнo со склада: По запросу
