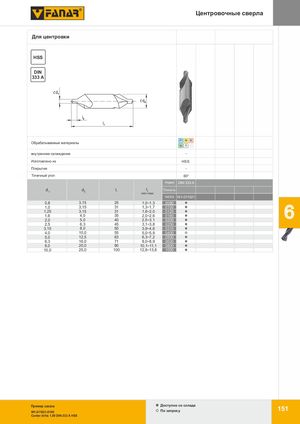

Центровочные сверла WK
Для центровки.
HSS
DIN 333 A
| Обрабатываемые материалы | ||
|---|---|---|
| P | M | K |
| N | S | H |
внутреннее охлаждение — IK / -
Изготовлено из — HSS / VHM
Покрытие — AT / -
Точечный угол — 60°
Nakrój / Chamfer — Норма DIN-333 A
| d1 | d2 | l1 | l2 (min~max) | INDEX W1-011021 |
|---|---|---|---|---|
| 0,8 | 3,15 | 25 | 1,0~1,3 | 0080 |
| 1,0 | 3,15 | 31 | 1,3~1,7 | 0100 |
| 1,25 | 3,15 | 31 | 1,6~2,0 | 0125 |
| 1,6 | 4,0 | 35 | 2,0~2,6 | 0160 |
| 2,0 | 5,0 | 40 | 2,5~3,1 | 0200 |
| 2,5 | 6,3 | 45 | 3,1~3,8 | 0250 |
| 3,15 | 8,0 | 50 | 3,9~4,6 | 0315 |
| 4,0 | 10,0 | 55 | 5,0~5,9 | 0400 |
| 5,0 | 12,5 | 63 | 6,3~7,2 | 0500 |
| 6,3 | 16,0 | 71 | 8,0~8,9 | 0630 |
| 8,0 | 20,0 | 80 | 10,1~11,1 | 0800 |
| 10,0 | 25,0 | 100 | 12,8~13,8 | 1000 |
Пример заказа: W1-011021-0100 — Center drills 1,00 DIN-333 A HSS
Доступнo со склада — По запросу
