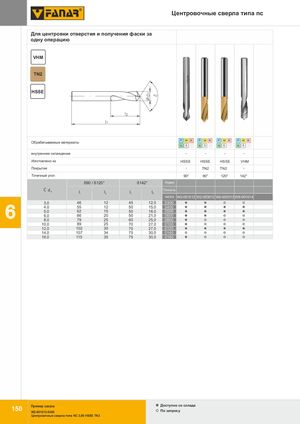

Центровочные сверла типа NC WK
Для центровки отверстия и получения фаски за одну операцию.
VHM
TN2
HSSE
| Обрабатываемые материалы | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| P | M | K | P | M | K | P | M | K | P | M | K |
| N | S | H | N | S | H | N | S | H | N | S | H |
внутреннее охлаждение — IK
Изготовлено из — HSSE / HSSE / HSSE / VHM
Покрытие — - / TN2 / TN2 / -
Точечный угол — 90° / 90° / 120° / 142°
| Ćd1 | δ90 / δ120° | δ142° | INDEX W2-001012 | INDEX W2-003012 | INDEX W2-003013 | INDEX W9-001014 | ||
|---|---|---|---|---|---|---|---|---|
| l1 | l2 | l1 | l2 | |||||
| 3,0 | 46 | 12 | 45 | 12,0 | 0300 | |||
| 4,0 | 55 | 12 | 50 | 15,0 | 0400 | |||
| 5,0 | 62 | 15 | 50 | 18,0 | 0500 | |||
| 6,0 | 66 | 20 | 50 | 21,0 | 0600 | |||
| 8,0 | 79 | 25 | 60 | 25,0 | 0800 | |||
| 10,0 | 89 | 25 | 70 | 27,0 | 0100 | |||
| 12,0 | 102 | 30 | 70 | 27,0 | 0120 | |||
| 14,0 | 107 | 34 | 75 | 30,0 | 0140 | |||
| 16,0 | 115 | 35 | 75 | 30,0 | 0160 | |||
Пример заказа: W2-001012-0300 — Центровочные сверла типа NC 3,00 HSSE TN2
Доступнo со склада — По запросу
