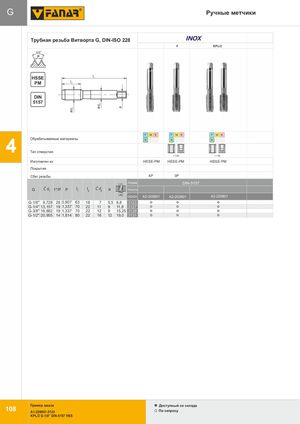

Общий каталог FANAR 2018 - страница 112
Навигация
Каталог FANAR цельные твердосплавные фрезы
Общий каталог FANAR 2021
Ручные метчики. Трубная резьба Витворта G, DIN-ISO 228, INOX
KPL-800: F, KPL/2, норма DIN-5157.
| Параметр | F | KPL/2 (Nr1) |
|---|---|---|
| Обрабатываемые материалы | P, M, K / N, S, H | P, M, K / N, S, H |
| Тип отверстия | < 1,5d | < 1,5d |
| Изготовлен из | HSSE-PM | HSSE-PM |
| Сбег резьбы | 4P | 3P |
| Норма | DIN-5157 | |
| INDEX | A2-205801 / A2-202801 | A2-225801 |
| Резьба G | Ćd1 | n (1''/P) | P | l1 | l2 | Ćd2 | a | Диаметр | № (INDEX) |
|---|---|---|---|---|---|---|---|---|---|
| G-1/8" | 9,728 | 28 | 0,907 | 63 | 18 | 7 | 5,5 | 8,8 | 3123 |
| G-1/4" | 13,157 | 19 | 1,337 | 70 | 22 | 11 | 9 | 11,8 | 3127 |
| G-3/8" | 16,662 | 19 | 1,337 | 70 | 22 | 12 | 9 | 15,25 | 3129 |
| G-1/2" | 20,955 | 14 | 1,814 | 80 | 22 | 16 | 12 | 19,0 | 3131 |
Пример заказа: A1-220001-3123 — KPL/2 G-1/8'' DIN-5157 HSS. Доступный со склада: по запросу.
