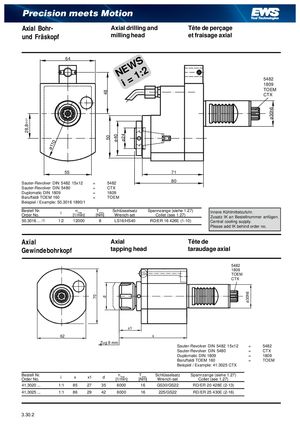

Precision meets Motion Axial Bohr- Axial drilling and Tête de perçage und Fräskopf milling head et fraisage axial S 64 W NE 1:2 i= 5482 1809 TOEM 48 CTX ø30h6 28,8±0,01 ø24 ø40 50 0 ø11 55 71 Sauter-Revolver DIN 5482 15x12 = 5482 80 Sauter-Revolver DIN 5480 = CTX Duplomatic DIN 1809 = 1809 Baruffaldi TOEM 160 = TOEM Beispiel / Example: 50.3016 1890/1 Bestell Nr. nmax Tmax Schlüsselsatz Spannzange (siehe 1.27) Innere Kühlmittelzufuhr. i Order No. [1/min] [Nm] Wrench-set Collet (see 1.27) Zusatz IK an Bestellnummer anfügen. 50.3016 ... /1 1:2 12000 8 LS16/HS40 RD/ER 16 426E (1-10) Central cooling supply. Please add IK behind order no. Axial Axial Tête de Gewindebohrkopf tapping head taraudage axial 5482 1809 TOEM CTX ø30h6 70 d x1 62 x Zug 8 mm Sauter-Revolver DIN 5482 15x12 = 5482 Sauter-Revolver DIN 5480 = CTX Duplomatic DIN 1809 = 1809 Baruffaldi TOEM 160 = TOEM Beispiel / Example: 41.3025 CTX Bestell Nr. nmax Tmax Schlüsselsatz Spannzange (siehe 1.27) i x x1 d Order No. [1/min] [Nm] Wrench-set Collet (see 1.27) 41.3020 ... 1:1 85 27 35 6000 16 GS30/GS22 RD/ER 20 428E (2-13) 41.3025 ... 1:1 86 29 42 6000 16 225/GS22 RD/ER 25 430E (2-16) 3.30. 2
