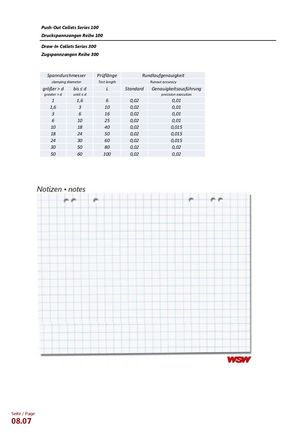

| Push-Out Collets Series 100 ▪ Push-Out Collets Reihe 100 | |
|---|---|
| Draw-In Collets Series 300 ▪ Draw-In Collets Reihe 300 |
| Диаметр зажима | Длина проверки | Точность радиального биения | ||
|---|---|---|---|---|
| больше > d | до ≤ d | L | Стандарт | Исполнение повышенной точности |
| 1 | 1,6 | 6 | 0,02 | 0,01 |
| 1,6 | 3 | 10 | 0,02 | 0,01 |
| 3 | 6 | 16 | 0,02 | 0,01 |
| 6 | 10 | 25 | 0,02 | 0,01 |
| 10 | 18 | 40 | 0,02 | 0,015 |
| 18 | 24 | 50 | 0,02 | 0,015 |
| 24 | 30 | 60 | 0,02 | 0,015 |
| 30 | 50 | 80 | 0,02 | 0,02 |
| 50 | 60 | 100 | 0,02 | 0,02 |
