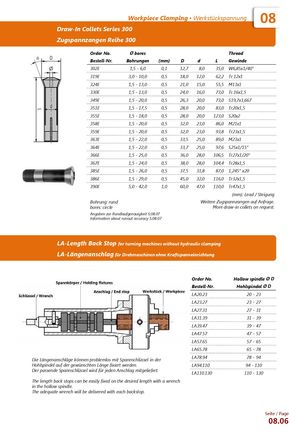

Workpiece Clamping ▪ Werkstückspannung 08
Тянущие цанги серии 300
| Order No / Bestell-Nr. | Ø отверстия (мм) | D | d | L | Резьба |
|---|---|---|---|---|---|
| 302E | 1,5 - 6,0 (0,1) | 12,7 | 8,0 | 35,0 | W6,85x1/40" |
| 319E | 3,0 - 10,0 (0,5) | 18,0 | 12,0 | 62,2 | Tr.12x1 |
| 324E | 1,5 - 13,0 (0,5) | 21,0 | 15,0 | 55,5 | M13x1 |
| 330E | 1,5 - 13,0 (0,5) | 24,0 | 16,0 | 73,0 | Tr.16x1,5 |
| 349E | 1,5 - 20,0 (0,5) | 26,3 | 20,0 | 73,0 | S19,7x1,667 |
| 351E | 1,5 - 17,5 (0,5) | 28,0 | 20,0 | 83,0 | Tr20x1,5 |
| 355E | 1,5 - 18,0 (0,5) | 28,0 | 20,0 | 123,0 | S20x2 |
| 358E | 1,5 - 20,0 (0,5) | 32,0 | 23,0 | 86,0 | M21x1 |
| 359E | 1,5 - 20,0 (0,5) | 32,0 | 23,0 | 93,8 | Tr23x1,5 |
| 363E | 1,5 - 22,0 (0,5) | 33,5 | 25,0 | 89,0 | M23x1 |
| 364E | 1,5 - 22,0 (0,5) | 33,7 | 25,0 | 97,6 | S25x1/15" |
| 366E | 1,5 - 25,0 (0,5) | 36,0 | 28,0 | 106,5 | Tr27x1/20" |
| 367E | 1,5 - 24,0 (0,5) | 38,0 | 28,0 | 104,4 | Tr28x1,5 |
| 385E | 1,5 - 26,0 (0,5) | 37,5 | 31,8 | 87,0 | 1,245" x20 |
| 386E | 1,5 - 29,0 (0,5) | 45,0 | 32,0 | 116,0 | Tr32x1,5 |
| 390E | 5,0 - 42,0 (1,0) | 60,0 | 47,0 | 110,0 | Tr47x1,5 |
Значения в скобках — шаг резьбы. Отверстие: круглое.
Другие тянущие цанги по запросу. Сведения о точности биения см. на с. 08.07.
LA-упор по длине для токарных станков без силового зажимного устройства
| Order No / Bestell-Nr. | Полый шпиндель Ø D |
|---|---|
| LA20.23 | 20 - 23 |
| LA23.27 | 23 - 27 |
| LA27.31 | 27 - 31 |
| LA31.39 | 31 - 39 |
| LA39.47 | 39 - 47 |
| LA47.57 | 47 - 57 |
| LA57.65 | 57 - 65 |
| LA65.78 | 65 - 78 |
| LA78.94 | 78 - 94 |
| LA94.110 | 94 - 110 |
| LA110.130 | 110 - 130 |
Упоры по длине можно легко зафиксировать зажимным ключом в полом шпинделе на требуемой длине. Соответствующий зажимной ключ поставляется с каждым упором.
