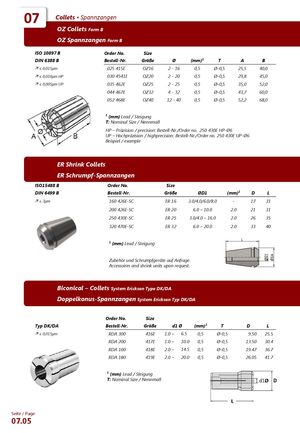

07 Collets ▪ Spannzangen
OZ цанги форма B
| Order No / Bestell-Nr. | Размер | Ø | (мм)¹ | T | A | B |
|---|---|---|---|---|---|---|
| 025 415E | OZ16 | 2 - 16 | 0,5 | Ø-0,5 | 25,5 | 40,0 |
| 030 4541E | OZ20 | 2 - 20 | 0,5 | Ø-0,5 | 29,8 | 45,0 |
| 035 462E | OZ25 | 2 - 25 | 0,5 | Ø-0,5 | 35,0 | 52,0 |
| 044 467E | OZ32 | 4 - 32 | 0,5 | Ø-0,5 | 43,7 | 60,0 |
| 052 468E | OZ40 | 12 - 40 | 0,5 | Ø-0,5 | 52,2 | 68,0 |
¹(мм) шаг резьбы. T: номинальный размер.
HP – прецизионное исполнение: заказной номер 250 430E HP-Ø6. UP – высокоточное исполнение: заказной номер 250 430E UP-Ø6. (Пример.)
ER термоусадочные цанги
| Order No / Bestell-Nr. | Размер | ØD1 | (мм)¹ | D | L |
|---|---|---|---|---|---|
| 160 426E-SC | ER 16 | 3.0/4.0/6.0/8.0 | - | 17 | 31 |
| 200 426E-SC | ER 20 | 6.0 – 10.0 | 2.0 | 21 | 31 |
| 250 430E-SC | ER 25 | 3.0/4.0 – 16.0 | 2.0 | 26 | 35 |
| 320 470E-SC | ER 32 | 6.0 – 20.0 | 2.0 | 33 | 40 |
¹(мм) шаг резьбы.
Комплектующие и термоусадочные устройства по запросу.
Двухконусные цанги System Erickson тип DK/DA
| Order No / Bestell-Nr. | Размер | d1 Ø | (мм)¹ | T | D | L |
|---|---|---|---|---|---|---|
| RDA 300 | 416E | 1.0 – 6.5 | 0,5 | Ø-0,5 | 9.50 | 25.5 |
| RDA 200 | 417E | 1.0 – 10.0 | 0,5 | Ø-0,5 | 13.50 | 30.4 |
| RDA 100 | 418E | 2.0 – 14.5 | 0,5 | Ø-0,5 | 19.47 | 36.7 |
| RDA 180 | 419E | 2.0 – 20.0 | 0,5 | Ø-0,5 | 26.05 | 41.7 |
¹(мм) шаг резьбы. T: номинальный размер.
