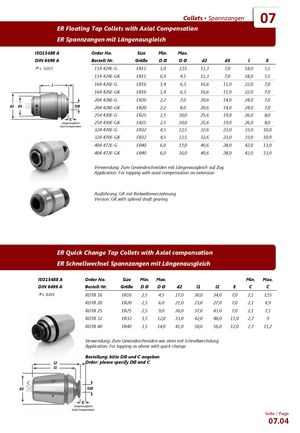

Collets ▪ Spannzangen 07
ER цанги плавающие для метчиков с осевой компенсацией
| Order No / Bestell-Nr. | Размер | Мин. DØ | Макс. DØ | d2 | d3 | l | E |
|---|---|---|---|---|---|---|---|
| 114 424E-G | ER11 | 1,0 | 3,55 | 11,3 | 7,0 | 18,0 | 5,5 |
| 114 424E-GK | ER11 | 0,9 | 4,5 | 11,3 | 7,0 | 18,0 | 5,5 |
| 164 426E-G | ER16 | 1,4 | 6,3 | 16,6 | 11,0 | 22,0 | 7,0 |
| 164 426E-GK | ER16 | 1,4 | 6,3 | 16,6 | 11,0 | 22,0 | 7,0 |
| 204 428E-G | ER20 | 2,2 | 7,0 | 20,6 | 14,0 | 24,0 | 7,0 |
| 204 428E-GK | ER20 | 2,2 | 8,0 | 20,6 | 14,0 | 24,0 | 7,0 |
| 254 430E-G | ER25 | 2,5 | 10,0 | 25,6 | 19,0 | 26,0 | 8,0 |
| 254 430E-GK | ER25 | 2,5 | 10,0 | 25,6 | 19,0 | 26,0 | 8,0 |
| 324 470E-G | ER32 | 4,5 | 12,5 | 32,6 | 23,0 | 33,0 | 10,0 |
| 324 470E-GK | ER32 | 4,5 | 12,5 | 32,6 | 23,0 | 33,0 | 10,0 |
| 404 472E-G | ER40 | 6,0 | 17,0 | 40,6 | 28,0 | 42,0 | 13,0 |
| 404 472E-GK | ER40 | 6,0 | 16,0 | 40,6 | 28,0 | 42,0 | 13,0 |
Применение: для нарезания резьбы с осевой компенсацией на растяжение.
Исполнение: GK – со шлицевым валом.
ER цанги быстросменные для метчиков с осевой компенсацией
| Order No / Bestell-Nr. | Размер | Мин. DØ | Макс. DØ | d2 | l1 | l2 | E | Мин. C | Макс. C |
|---|---|---|---|---|---|---|---|---|---|
| RDTB 16 | ER16 | 2,5 | 4,5 | 17,0 | 30,0 | 34,0 | 7,0 | 2,1 | 3,55 |
| RDTB 20 | ER20 | 2,5 | 6,0 | 21,0 | 23,0 | 27,0 | 7,0 | 2,1 | 4,9 |
| RDTB 25 | ER25 | 2,5 | 9,0 | 26,0 | 37,0 | 43,0 | 7,0 | 2,1 | 7,1 |
| RDTB 32 | ER32 | 3,5 | 12,0 | 33,0 | 42,0 | 48,0 | 11,0 | 2,7 | 9 |
| RDTB 40 | ER40 | 3,5 | 14,0 | 41,0 | 50,0 | 56,0 | 12,0 | 2,7 | 11,2 |
Применение: для нарезания резьбы, как выше, с быстрой сменой.
Заказ: пожалуйста, укажите DØ и C.
