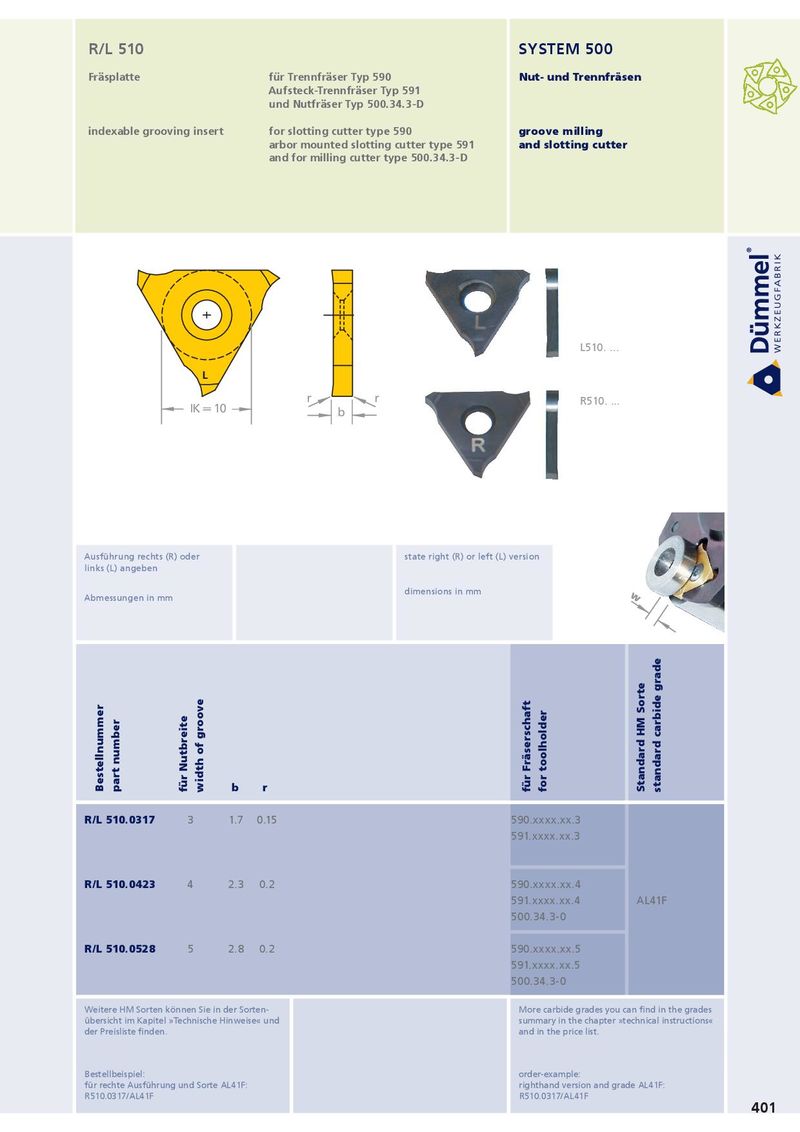

R/L 510 SySTEM 500 Fräsplatte für Trennfräser Typ 590 Nut- und Trennfräsen Aufsteck-Trennfräser Typ 591 und Nutfräser Typ 500.34.3-D indexable grooving insert for slotting cutter type 590 groove milling arbor mounted slotting cutter type 591 and slotting cutter and for milling cutter type 500.34.3-D D min. L510. ... 9.0 L r r R510. ... IK = 10 b 15° 60° 30∞ Ausführung rechts (R) oder state right (R) or left (L) version links (L) angeben D min. dimensions in mm Abmessungen in mm w 5° Ds = 21.7 b Bestellnummer part number b r für Nutbreite width of groove für Fräserschaft for toolholder Standard HM Sorte standard carbide grade 60° S R/L 510.0317 3 1.7 0.15 590.xxxx.xx.3 E d1 b d h6 591.xxxx.xx.3 d E s t Fräserschaft shank face R/L 510.0423 4 2.3 0.2 590.xxxx.xx.4 591.xxxx.xx.4 AL41F 500.34.3-0 R/L 510.0528 5 2.8 0.2 590.xxxx.xx.5 591.xxxx.xx.5 500.34.3-0 Ansicht X Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel »Technische Hinweise« und summary in the chapter »technical instructions« Klemmhalter Stirnseite der Preisliste finden. and in the price list. toolholder face Bestellbeispiel: order-example: für rechte Ausführung und Sorte AL41F: righthand version and grade AL41F: R510.0317/AL41F R510.0317/AL41F 401
