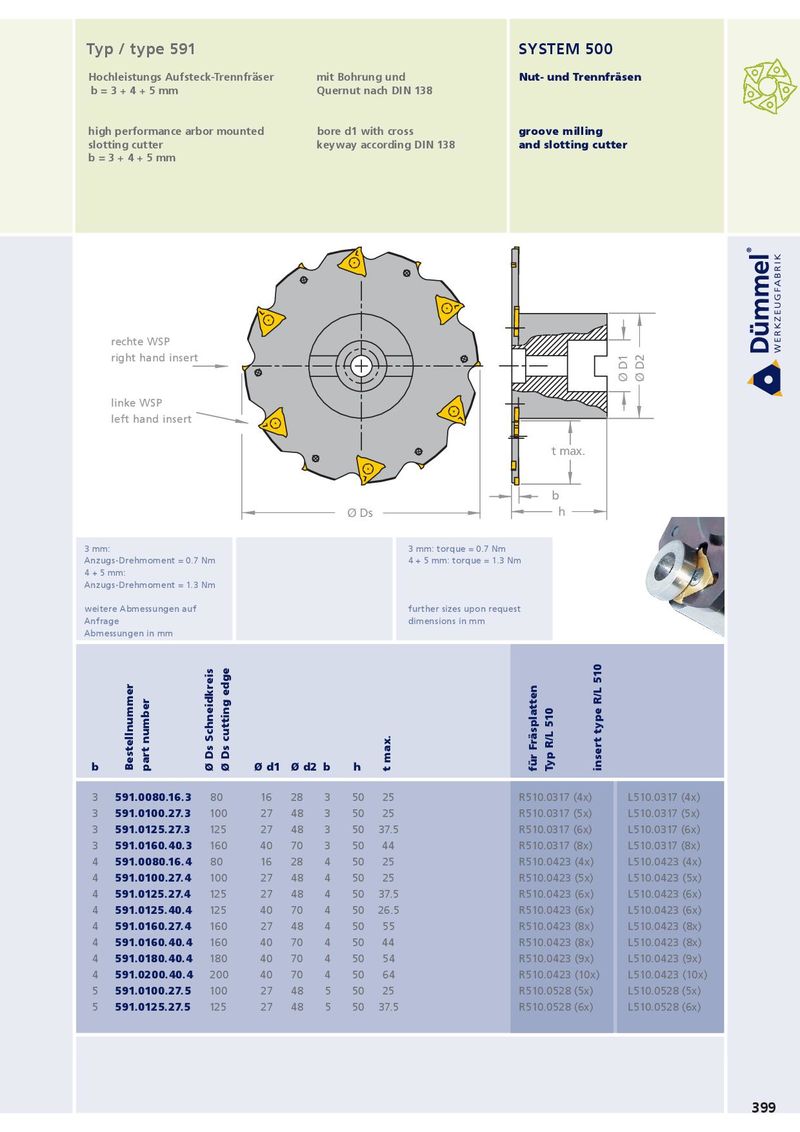

Typ / type 591 SySTEM 500 Hochleistungs Aufsteck-Trennfräser mit Bohrung und Nut- und Trennfräsen b = 3 + 4 + 5 mm Quernut nach DIN 138 D min. high performance arbor mounted bore d1 with cross groove milling slotting cutter keyway according DIN 138 and slotting cutter 9.0 b = 3 + 4 + 5 mm L 15° 60° L L 30∞ rechte WSP right hand insert D min. Ø D1 Ø D2 linke WSP L left hand insert L t max. L t b Ø Ds h 3 mm: 3 mm: torque = 0.7 Nm Anzugs-Drehmoment = 0.7 Nm 4 + 5 mm: torque = 1.3 Nm 4 + 5 mm: Anzugs-Drehmoment = 1.3 Nm d1 weitere Abmessungen auf further sizes upon request d h6 Anfrage dimensions in mm Abmessungen in mm E s Klemmhalter Stirnseite toolholder face Ansicht X b Bestellnummer part number Ø d1 Ø d2 b Ø Ds Schneidkreis Ø Ds cutting edge h t max. für Fräsplatten Typ R/L 510 insert type R/L 510 3 591.0080.16.3 80 16 28 3 50 25 R510.0317 (4x) L510.0317 (4x) 3 591.0100.27.3 100 27 48 3 50 25 R510.0317 (5x) L510.0317 (5x) 3 591.0125.27.3 125 27 48 3 50 37.5 R510.0317 (6x) L510.0317 (6x) 3 591.0160.40.3 160 40 70 3 50 44 R510.0317 (8x) L510.0317 (8x) 4 591.0080.16.4 80 16 28 4 50 25 R510.0423 (4x) L510.0423 (4x) 4 591.0100.27.4 100 27 48 4 50 25 R510.0423 (5x) L510.0423 (5x) 4 591.0125.27.4 125 27 48 4 50 37.5 R510.0423 (6x) L510.0423 (6x) 4 591.0125.40.4 125 40 70 4 50 26.5 R510.0423 (6x) L510.0423 (6x) 4 591.0160.27.4 160 27 48 4 50 55 R510.0423 (8x) L510.0423 (8x) 4 591.0160.40.4 160 40 70 4 50 44 R510.0423 (8x) L510.0423 (8x) 4 591.0180.40.4 180 40 70 4 50 54 R510.0423 (9x) L510.0423 (9x) 4 591.0200.40.4 200 40 70 4 50 64 R510.0423 (10x) L510.0423 (10x) 5 591.0100.27.5 100 27 48 5 50 25 R510.0528 (5x) L510.0528 (5x) 5 591.0125.27.5 125 27 48 5 50 37.5 R510.0528 (6x) L510.0528 (6x) 399
