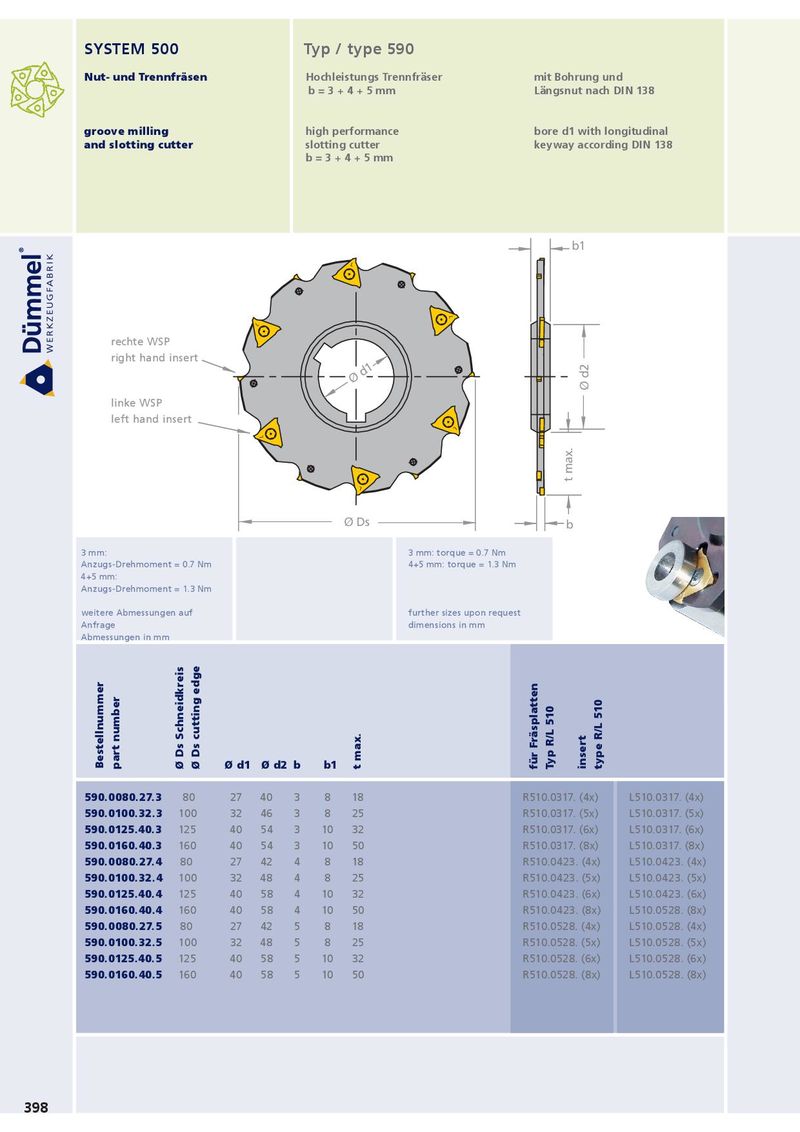

SySTEM 500 Typ / type 590 Nut- und Trennfräsen Hochleistungs Trennfräser mit Bohrung und b = 3 + 4 + 5 mm Längsnut nach DIN 138 D min. groove milling high performance bore d1 with longitudinal and slotting cutter slotting cutter keyway according DIN 138 b = 3 + 4 + 5 mm 9.0 t max. b1 L h L 15° L 60° rechte WSP 30∞ right hand insert Ø d1 Ø d2 D min. linke WSP left hand insert L L t max. L t Ø Ds b 3 mm: 3 mm: torque = 0.7 Nm Anzugs-Drehmoment = 0.7 Nm 4+5 mm: torque = 1.3 Nm 4+5 mm: Anzugs-Drehmoment = 1.3 Nm weitere Abmessungen auf further sizes upon request Anfrage dimensions in mm d1 Abmessungen in mm d h6 E s Klemmhalter Stirnseite toolholder face Ansicht X Bestellnummer part number Ø d1 Ø d2 b Ø Ds Schneidkreis Ø Ds cutting edge b1 t max. für Fräsplatten Typ R/L 510 insert type R/L 510 590.0080.27.3 80 27 40 3 8 18 R510.0317. (4x) L510.0317. (4x) 590.0100.32.3 100 32 46 3 8 25 R510.0317. (5x) L510.0317. (5x) 590.0125.40.3 125 40 54 3 10 32 R510.0317. (6x) L510.0317. (6x) 590.0160.40.3 160 40 54 3 10 50 R510.0317. (8x) L510.0317. (8x) 590.0080.27.4 80 27 42 4 8 18 R510.0423. (4x) L510.0423. (4x) 590.0100.32.4 100 32 48 4 8 25 R510.0423. (5x) L510.0423. (5x) 590.0125.40.4 125 40 58 4 10 32 R510.0423. (6x) L510.0423. (6x) 590.0160.40.4 160 40 58 4 10 50 R510.0423. (8x) L510.0528. (8x) 590.0080.27.5 80 27 42 5 8 18 R510.0528. (4x) L510.0528. (4x) 590.0100.32.5 100 32 48 5 8 25 R510.0528. (5x) L510.0528. (5x) 590.0125.40.5 125 40 58 5 10 32 R510.0528. (6x) L510.0528. (6x) 590.0160.40.5 160 40 58 5 10 50 R510.0528. (8x) L510.0528. (8x) 398
