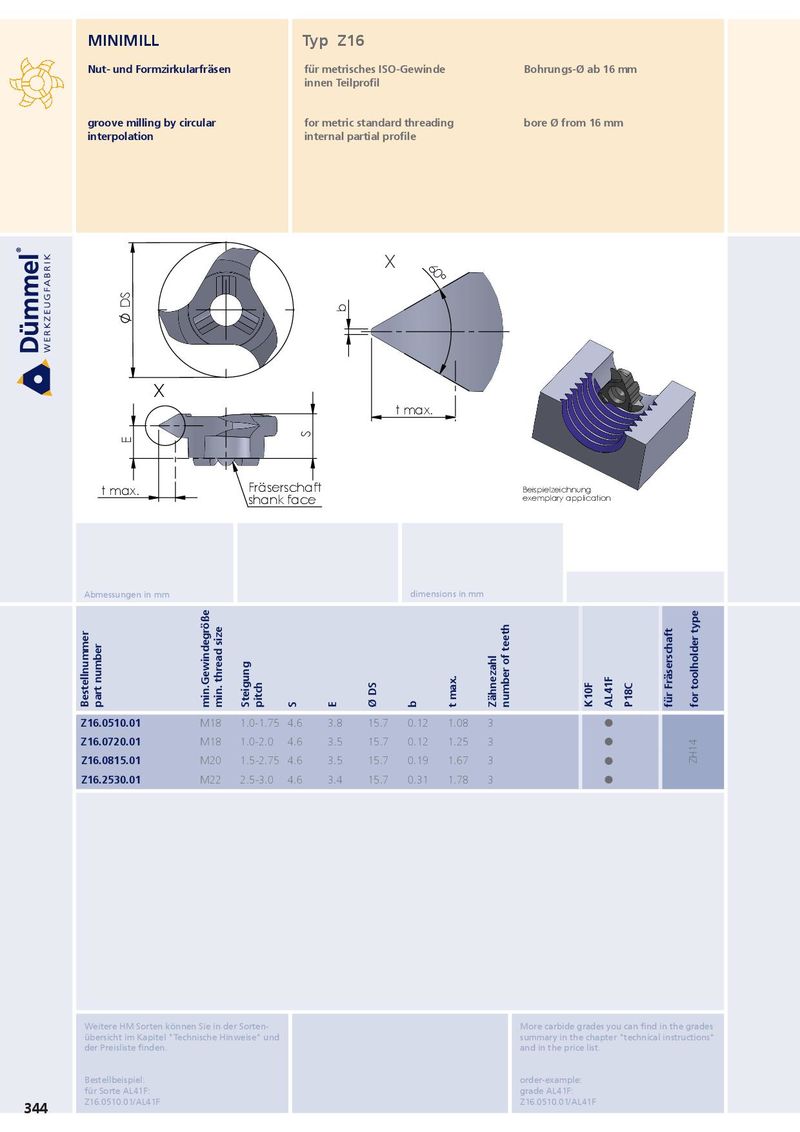

MINIMILL Typ Z16 Nut- und Formzirkularfräsen für metrisches ISO-Gewinde Bohrungs-Ø ab 16 mm innen Teilprofil groove milling by circular for metric standard threading bore Ø from 16 mm interpolation internal partial profile X 60° DS b X t max. S E t max. Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number min.Gewindegröße min. thread size Steigung pitch S E Ø DS b t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z16.0510.01 M18 1.0-1.75 4.6 3.8 15.7 0.12 1.08 3 ˜ Z16.0720.01 M18 1.0-2.0 4.6 3.5 15.7 0.12 1.25 3 ˜ Z16.0815.01 M20 1.5-2.75 4.6 3.5 15.7 0.19 1.67 3 ˜ ZH14 Z16.2530.01 M22 2.5-3.0 4.6 3.4 15.7 0.31 1.78 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z16.0510.01/AL41F Z16.0510.01/AL41F 344
