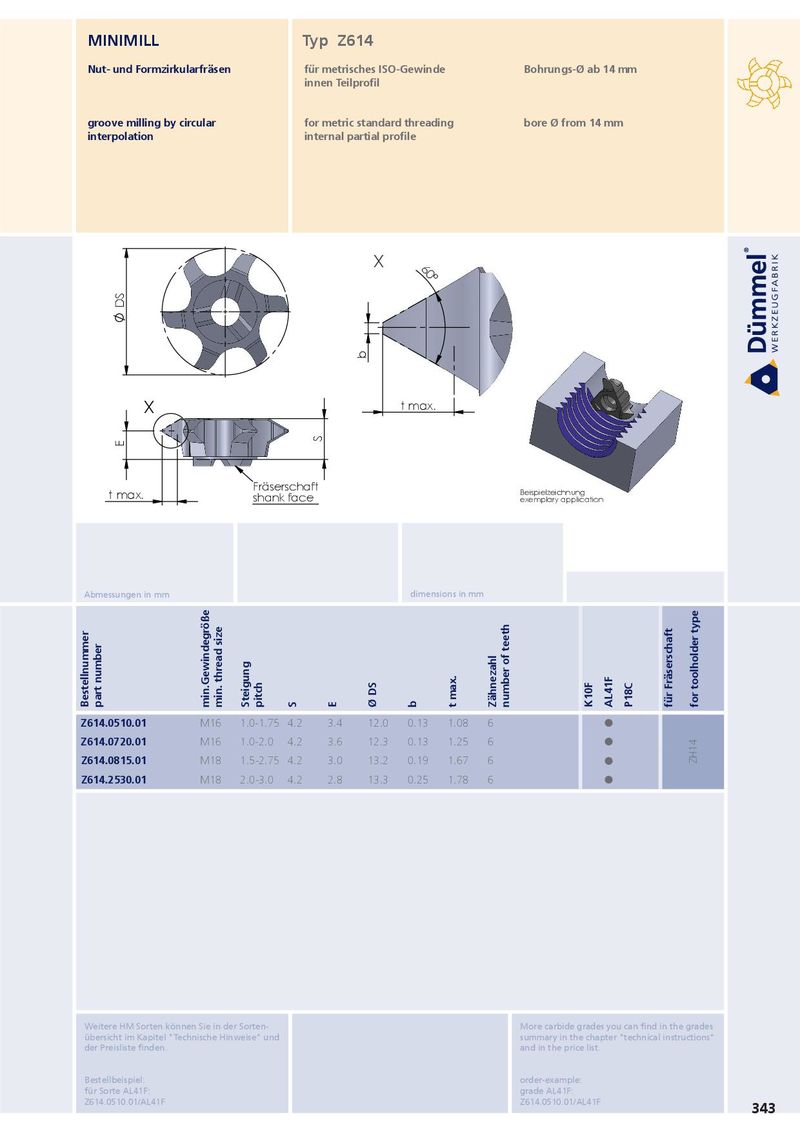

MINIMILL Typ Z614 Nut- und Formzirkularfräsen für metrisches ISO-Gewinde Bohrungs-Ø ab 14 mm innen Teilprofil groove milling by circular for metric standard threading bore Ø from 14 mm interpolation internal partial profile X 60° DS b X t max. S E Fräserschaft Beispielzeichnung t max. shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number min.Gewindegröße min. thread size Steigung pitch S E Ø DS b t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z614.0510.01 M16 1.0-1.75 4.2 3.4 12.0 0.13 1.08 6 ˜ Z614.0720.01 M16 1.0-2.0 4.2 3.6 12.3 0.13 1.25 6 ˜ Z614.0815.01 M18 1.5-2.75 4.2 3.0 13.2 0.19 1.67 6 ˜ ZH14 Z614.2530.01 M18 2.0-3.0 4.2 2.8 13.3 0.25 1.78 6 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z614.0510.01/AL41F Z614.0510.01/AL41F 343
