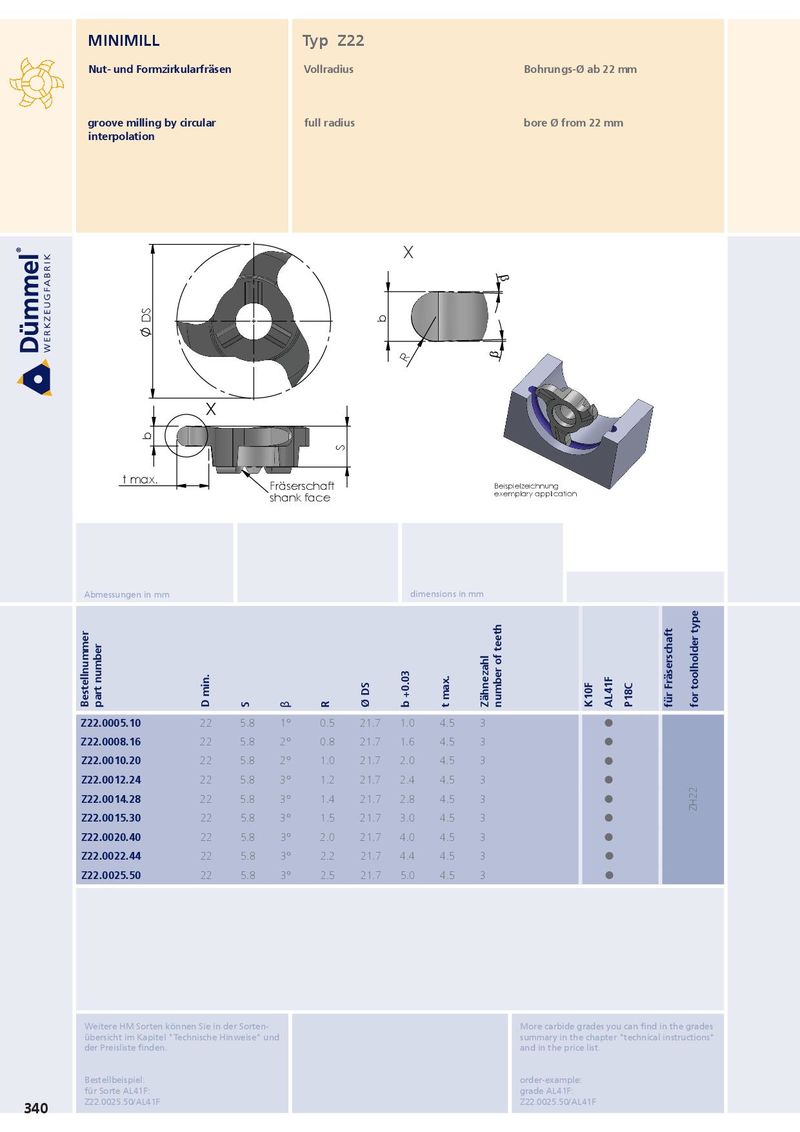

MINIMILL Typ Z22 Nut- und Formzirkularfräsen Vollradius Bohrungs-Ø ab 22 mm groove milling by circular full radius bore Ø from 22 mm interpolation X E DS b E R X b S t max. Fräserschaft Beispielzeichnung exemplary application shank face Abmessungen in mm dimensions in mm Bestellnummer part number D min. S β R Ø DS b +0.03 t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z22.0005.10 22 5.8 1° 0.5 21.7 1.0 4.5 3 ˜ Z22.0008.16 22 5.8 2° 0.8 21.7 1.6 4.5 3 ˜ Z22.0010.20 22 5.8 2° 1.0 21.7 2.0 4.5 3 ˜ Z22.0012.24 22 5.8 3° 1.2 21.7 2.4 4.5 3 ˜ Z22.0014.28 22 5.8 3° 1.4 21.7 2.8 4.5 3 ˜ ZH22 Z22.0015.30 22 5.8 3° 1.5 21.7 3.0 4.5 3 ˜ Z22.0020.40 22 5.8 3° 2.0 21.7 4.0 4.5 3 ˜ Z22.0022.44 22 5.8 3° 2.2 21.7 4.4 4.5 3 ˜ Z22.0025.50 22 5.8 3° 2.5 21.7 5.0 4.5 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z22.0025.50/AL41F Z22.0025.50/AL41F 340
