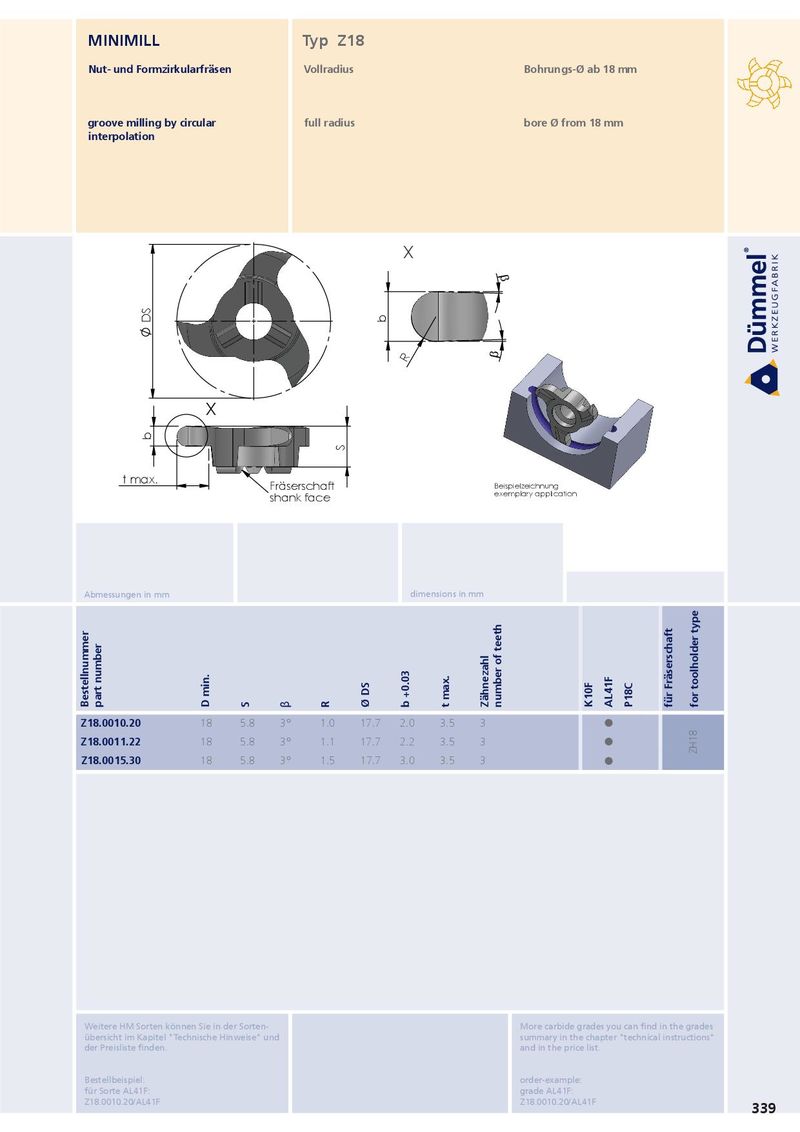

MINIMILL Typ Z18 Nut- und Formzirkularfräsen Vollradius Bohrungs-Ø ab 18 mm groove milling by circular full radius bore Ø from 18 mm interpolation X E DS b E R X b S t max. Fräserschaft Beispielzeichnung exemplary application shank face Abmessungen in mm dimensions in mm Bestellnummer part number D min. S β R Ø DS b +0.03 t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z18.0010.20 18 5.8 3° 1.0 17.7 2.0 3.5 3 ˜ Z18.0011.22 18 5.8 3° 1.1 17.7 2.2 3.5 3 ˜ ZH18 Z18.0015.30 18 5.8 3° 1.5 17.7 3.0 3.5 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z18.0010.20/AL41F Z18.0010.20/AL41F 339
