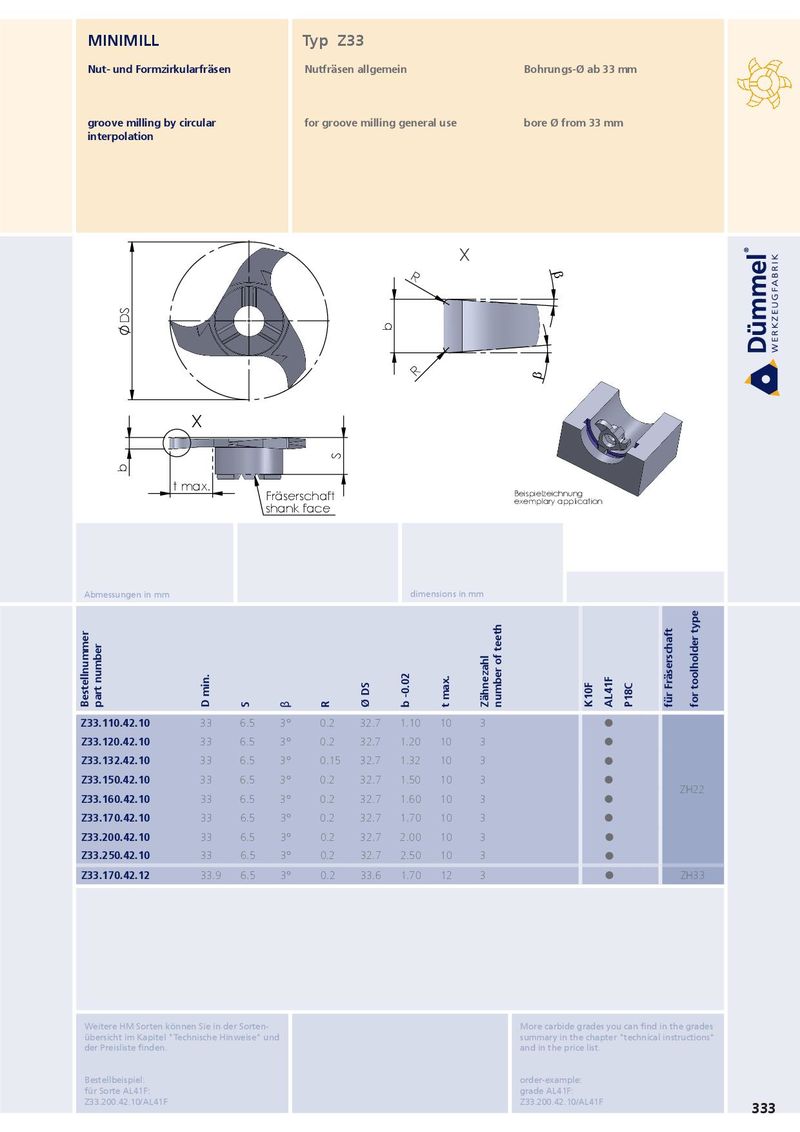

MINIMILL Typ Z33 Nut- und Formzirkularfräsen Nutfräsen allgemein Bohrungs-Ø ab 33 mm groove milling by circular for groove milling general use bore Ø from 33 mm interpolation X E R DS b R E X S b t max. Beispielzeichnung Fräserschaft exemplary application shank face Abmessungen in mm dimensions in mm Bestellnummer part number D min. S β R Ø DS b -0.02 t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z33.110.42.10 33 6.5 3° 0.2 32.7 1.10 10 3 ˜ Z33.120.42.10 33 6.5 3° 0.2 32.7 1.20 10 3 ˜ Z33.132.42.10 33 6.5 3° 0.15 32.7 1.32 10 3 ˜ Z33.150.42.10 33 6.5 3° 0.2 32.7 1.50 10 3 ˜ ZH22 Z33.160.42.10 33 6.5 3° 0.2 32.7 1.60 10 3 ˜ Z33.170.42.10 33 6.5 3° 0.2 32.7 1.70 10 3 ˜ Z33.200.42.10 33 6.5 3° 0.2 32.7 2.00 10 3 ˜ Z33.250.42.10 33 6.5 3° 0.2 32.7 2.50 10 3 ˜ Z33.170.42.12 33.9 6.5 3° 0.2 33.6 1.70 12 3 ˜ ZH33 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z33.200.42.10/AL41F Z33.200.42.10/AL41F 333
