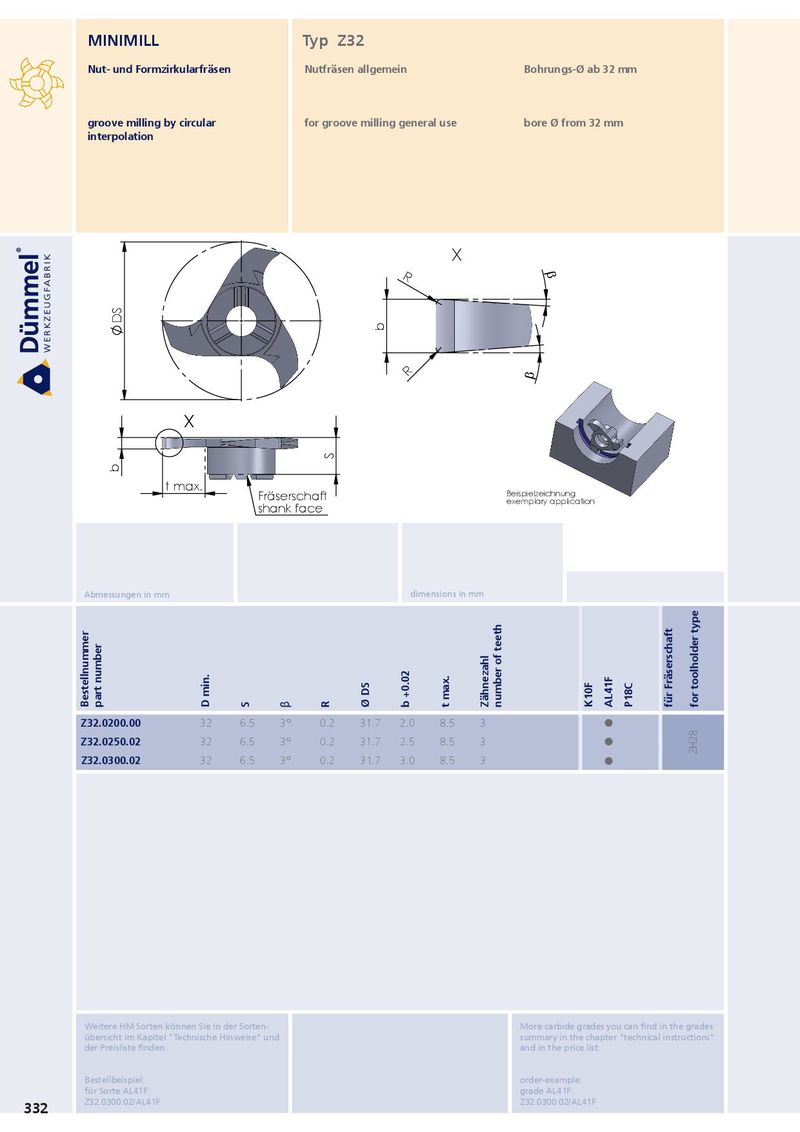

MINIMILL Typ Z32 Nut- und Formzirkularfräsen Nutfräsen allgemein Bohrungs-Ø ab 32 mm groove milling by circular for groove milling general use bore Ø from 32 mm interpolation X E R DS b R E X S b t max. Beispielzeichnung Fräserschaft exemplary application shank face Abmessungen in mm dimensions in mm Bestellnummer part number D min. S β R Ø DS b +0.02 t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z32.0200.00 32 6.5 3° 0.2 31.7 2.0 8.5 3 ˜ Z32.0250.02 32 6.5 3° 0.2 31.7 2.5 8.5 3 ˜ ZH28 Z32.0300.02 32 6.5 3° 0.2 31.7 3.0 8.5 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z32.0300.02/AL41F Z32.0300.02/AL41F 332
