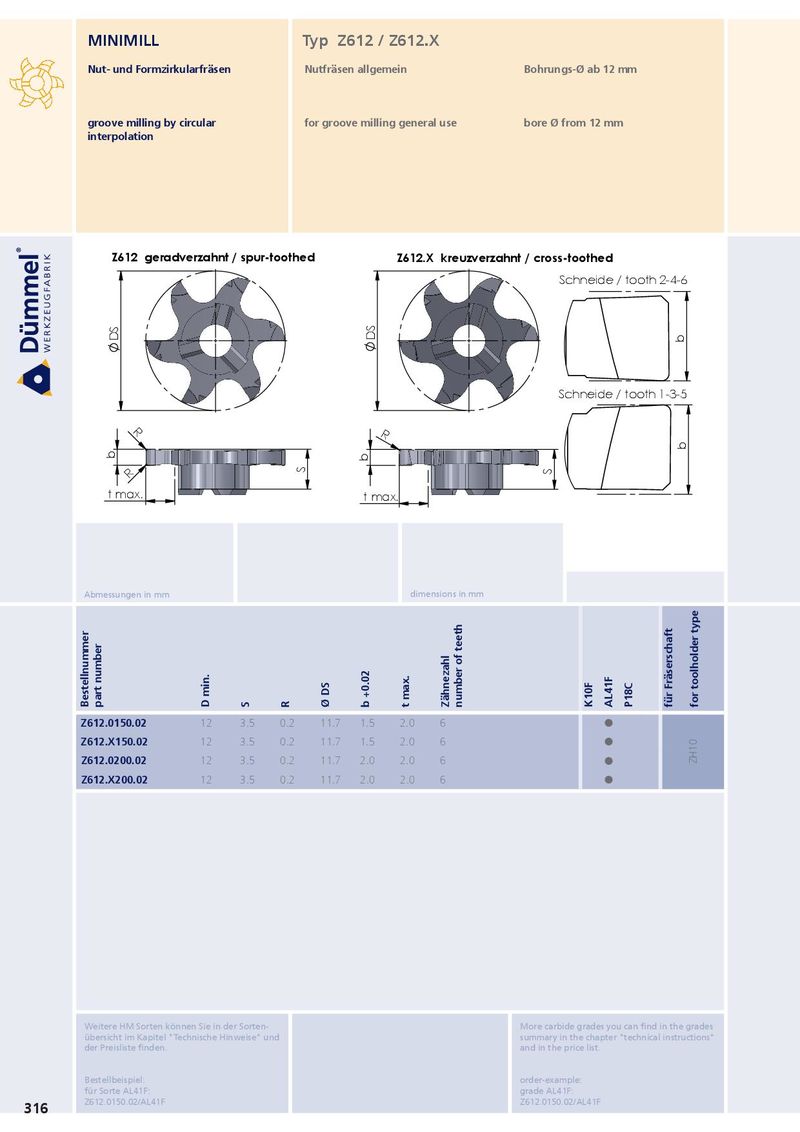

MINIMILL Typ Z612 / Z612.X Nut- und Formzirkularfräsen Nutfräsen allgemein Bohrungs-Ø ab 12 mm groove milling by circular for groove milling general use bore Ø from 12 mm interpolation Z612 geradverzahnt / spur-toothed Z612.X kreuzverzahnt / cross-toothed Schneide / tooth 2-4-6 DS DS b Schneide / tooth 1-3-5 R R b b b S R S t max. t max. Abmessungen in mm dimensions in mm Bestellnummer part number D min. S R Ø DS b +0.02 t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z612.0150.02 12 3.5 0.2 11.7 1.5 2.0 6 ˜ Z612.X150.02 12 3.5 0.2 11.7 1.5 2.0 6 ˜ Z612.0200.02 12 3.5 0.2 11.7 2.0 2.0 6 ˜ ZH10 Z612.X200.02 12 3.5 0.2 11.7 2.0 2.0 6 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z612.0150.02/AL41F Z612.0150.02/AL41F 316
