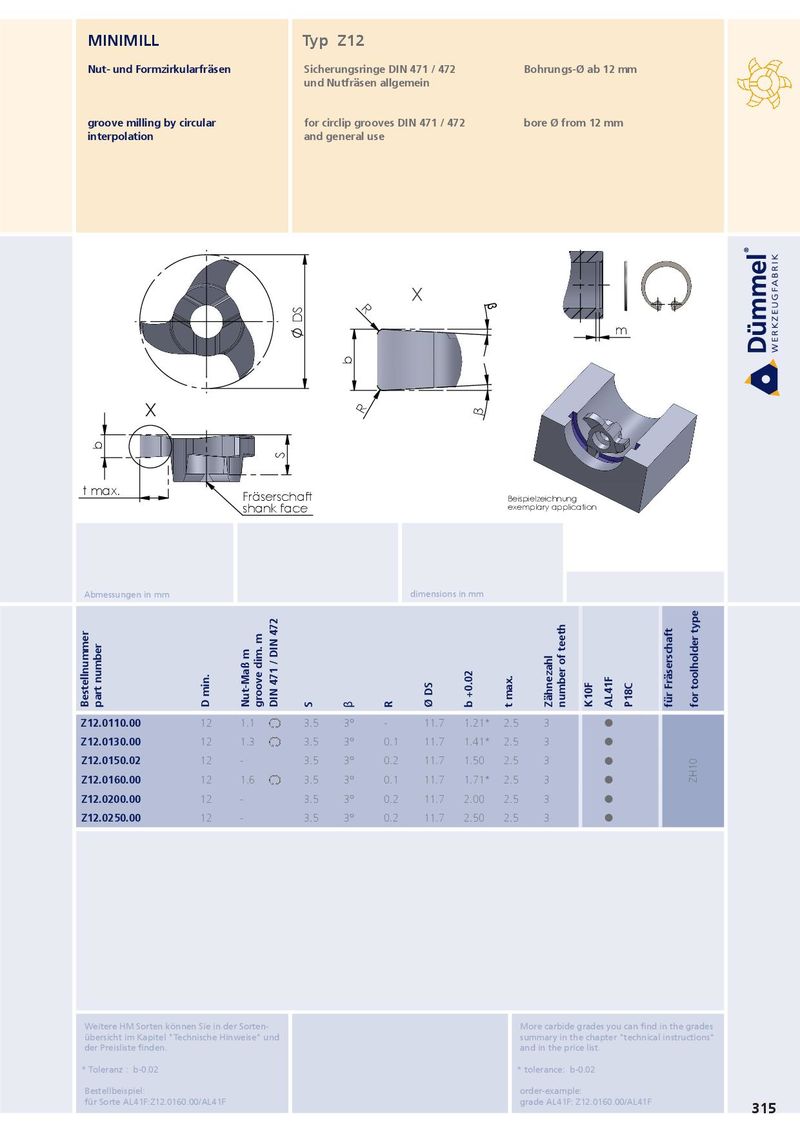

MINIMILL Typ Z12 Nut- und Formzirkularfräsen Sicherungsringe DIN 471 / 472 Bohrungs-Ø ab 12 mm und Nutfräsen allgemein groove milling by circular for circlip grooves DIN 471 / 472 bore Ø from 12 mm interpolation and general use X R β DS m b X R β b S t max. Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number D min. Nut-Maß m groove dim. m DIN 471 / DIN 472 S β R Ø DS b +0.02 t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z12.0110.00 12 1.1 3.5 3° - 11.7 1.21* 2.5 3 ˜ Z12.0130.00 12 1.3 3.5 3° 0.1 11.7 1.41* 2.5 3 ˜ Z12.0150.02 12 - 3.5 3° 0.2 11.7 1.50 2.5 3 ˜ Z12.0160.00 12 1.6 3.5 3° 0.1 11.7 1.71* 2.5 3 ˜ ZH10 Z12.0200.00 12 - 3.5 3° 0.2 11.7 2.00 2.5 3 ˜ Z12.0250.00 12 - 3.5 3° 0.2 11.7 2.50 2.5 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. * Toleranz : b-0.02 * tolerance: b-0.02 Bestellbeispiel: order-example: für Sorte AL41F:Z12.0160.00/AL41F grade AL41F: Z12.0160.00/AL41F 315
