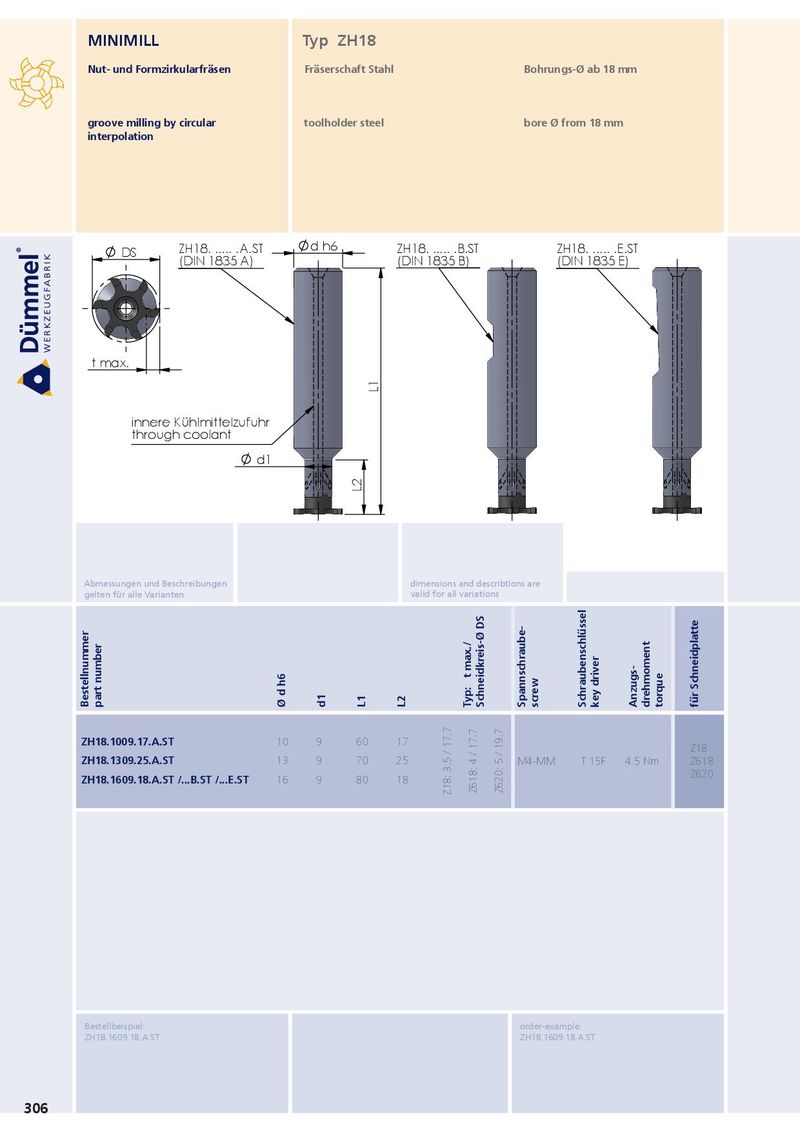

MINIMILL Typ ZH18 Nut- und Formzirkularfräsen Fräserschaft Stahl Bohrungs-Ø ab 18 mm groove milling by circular toolholder steel bore Ø from 18 mm interpolation d h6 DS ZH18. ..... .A.ST ZH18. ..... .B.ST ZH18. ..... .E.ST (DIN 1835 A) (DIN 1835 B) (DIN 1835 E) t max. L1 innere Kühlmittelzufuhr through coolant d1 L2 Abmessungen und Beschreibungen dimensions and describtions are gelten für alle Varianten valid for all variations Bestellnummer part number Ø d h6 d1 L1 L2 Typ: t max./ Schneidkreis-Ø DS Spannschraube- screw Schraubenschlüssel key driver Anzugs- drehmoment torque für Schneidplatte ZH18.1009.17.A.ST 10 9 60 17 Z18 ZH18.1309.25.A.ST 13 9 70 25 M4-MM T 15F 4.5 Nm Z618 Z620 ZH18.1609.18.A.ST /...B.ST /...E.ST 16 9 80 18 Z18: 3.5 / 17.7 Z618: 4 / 17.7 Z620: 5 / 19.7 Bestellbeispiel: order-example: ZH18.1609.18.A.ST ZH18.1609.18.A.ST 306
