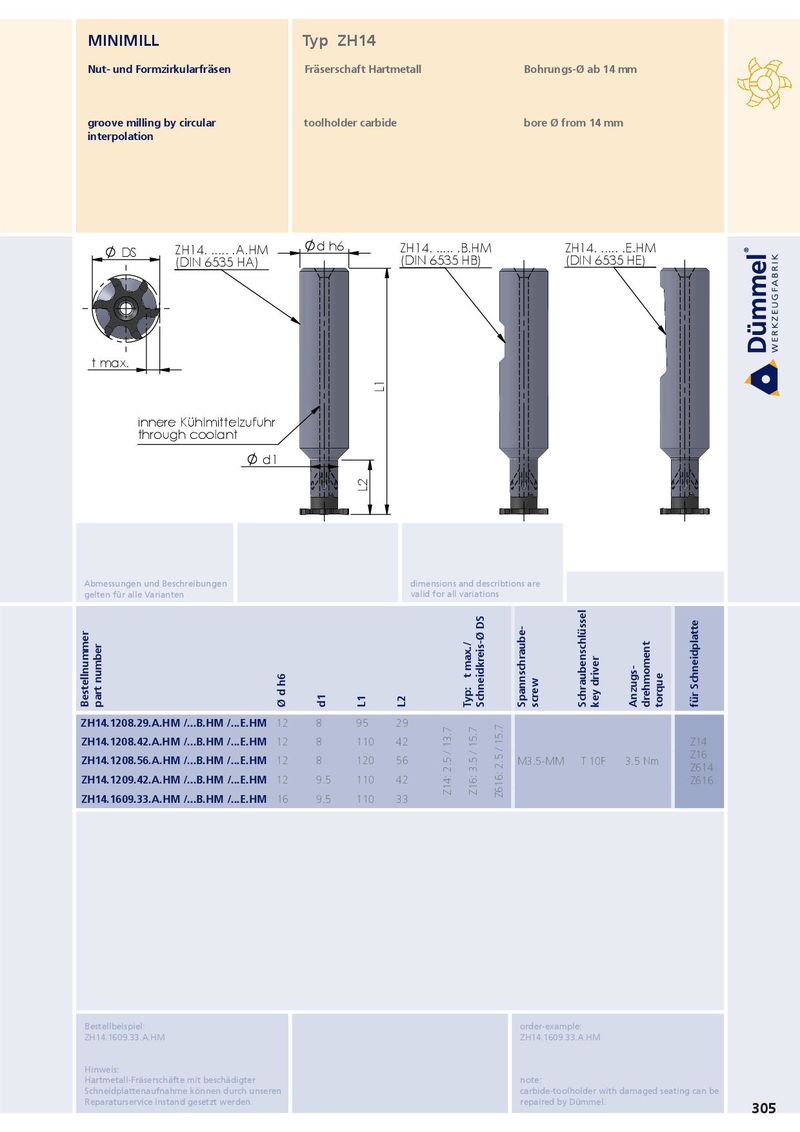

MINIMILL Typ ZH14 Nut- und Formzirkularfräsen Fräserschaft Hartmetall Bohrungs-Ø ab 14 mm groove milling by circular toolholder carbide bore Ø from 14 mm interpolation d h6 ZH14. ..... .A.HM ZH14. ..... .B.HM ZH14. ..... .E.HM DS (DIN 6535 HA) (DIN 6535 HB) (DIN 6535 HE) t max. L1 innere Kühlmittelzufuhr through coolant d1 L2 Abmessungen und Beschreibungen dimensions and describtions are gelten für alle Varianten valid for all variations Bestellnummer part number Ø d h6 d1 L1 L2 Typ: t max./ Schneidkreis-Ø DS Spannschraube- screw Schraubenschlüssel key driver Anzugs- drehmoment torque für Schneidplatte ZH14.1208.29.A.HM /...B.HM /...E.HM 12 8 95 29 ZH14.1208.42.A.HM /...B.HM /...E.HM 12 8 110 42 Z14 Z16 ZH14.1208.56.A.HM /...B.HM /...E.HM 12 8 120 56 M3.5-MM T 10F 3.5 Nm Z614 ZH14.1209.42.A.HM /...B.HM /...E.HM 12 9.5 110 42 Z616 Z14: 2.5 / 13.7 Z16: 3.5 / 15.7 Z616: 2.5 / 15.7 ZH14.1609.33.A.HM /...B.HM /...E.HM 16 9.5 110 33 Bestellbeispiel: order-example: ZH14.1609.33.A.HM ZH14.1609.33.A.HM Hinweis: Hartmetall-Fräserschäfte mit beschädigter note: Schneidplattenaufnahme können durch unseren carbide-toolholder with damaged seating can be Reparaturservice instand gesetzt werden. repaired by Dümmel. 305
