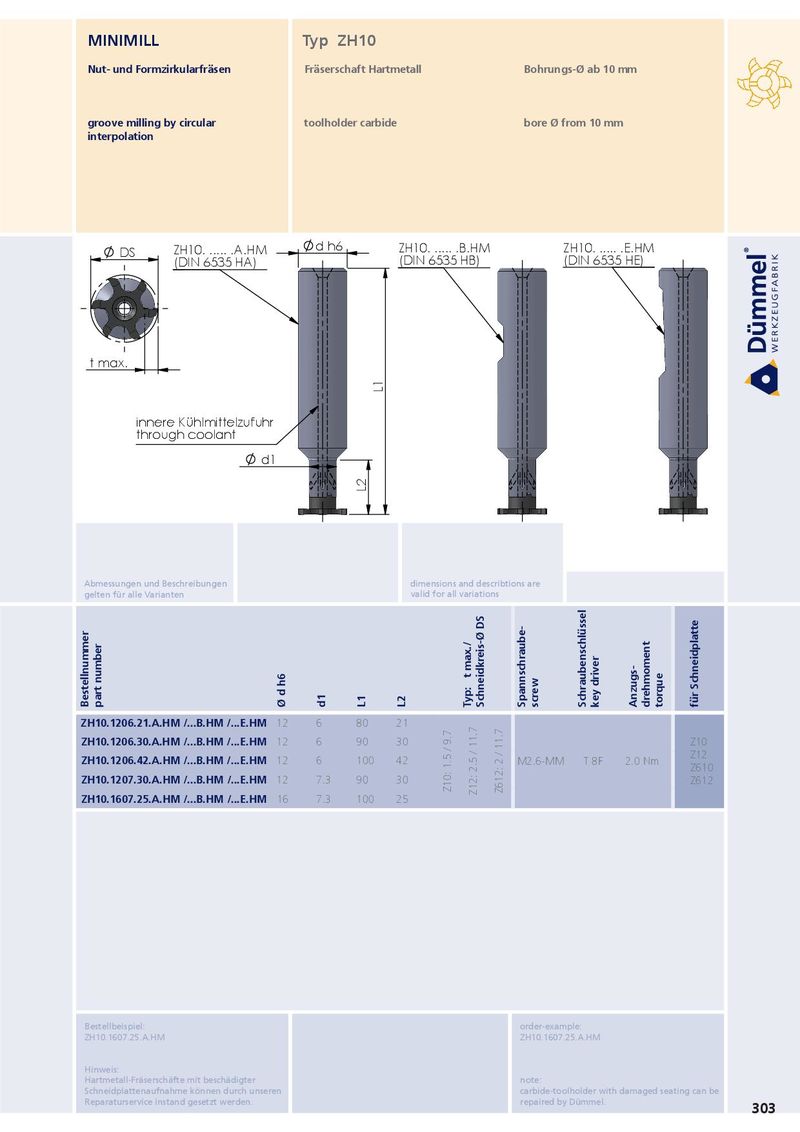

MINIMILL Typ ZH10 Nut- und Formzirkularfräsen Fräserschaft Hartmetall Bohrungs-Ø ab 10 mm groove milling by circular toolholder carbide bore Ø from 10 mm interpolation d h6 ZH10. ..... .A.HM ZH10. ..... .B.HM ZH10. ..... .E.HM DS (DIN 6535 HA) (DIN 6535 HB) (DIN 6535 HE) t max. L1 innere Kühlmittelzufuhr through coolant d1 L2 Abmessungen und Beschreibungen dimensions and describtions are gelten für alle Varianten valid for all variations Bestellnummer part number Ø d h6 d1 L1 L2 Typ: t max./ Schneidkreis-Ø DS Spannschraube- screw Schraubenschlüssel key driver Anzugs- drehmoment torque für Schneidplatte ZH10.1206.21.A.HM /...B.HM /...E.HM 12 6 80 21 ZH10.1206.30.A.HM /...B.HM /...E.HM 12 6 90 30 Z10 Z12 ZH10.1206.42.A.HM /...B.HM /...E.HM 12 6 100 42 M2.6-MM T 8F 2.0 Nm Z610 ZH10.1207.30.A.HM /...B.HM /...E.HM 12 7.3 90 30 Z612 Z10: 1.5 / 9.7 Z12: 2.5 / 11.7 Z612: 2 / 11.7 ZH10.1607.25.A.HM /...B.HM /...E.HM 16 7.3 100 25 Bestellbeispiel: order-example: ZH10.1607.25.A.HM ZH10.1607.25.A.HM Hinweis: Hartmetall-Fräserschäfte mit beschädigter note: Schneidplattenaufnahme können durch unseren carbide-toolholder with damaged seating can be Reparaturservice instand gesetzt werden. repaired by Dümmel. 303
