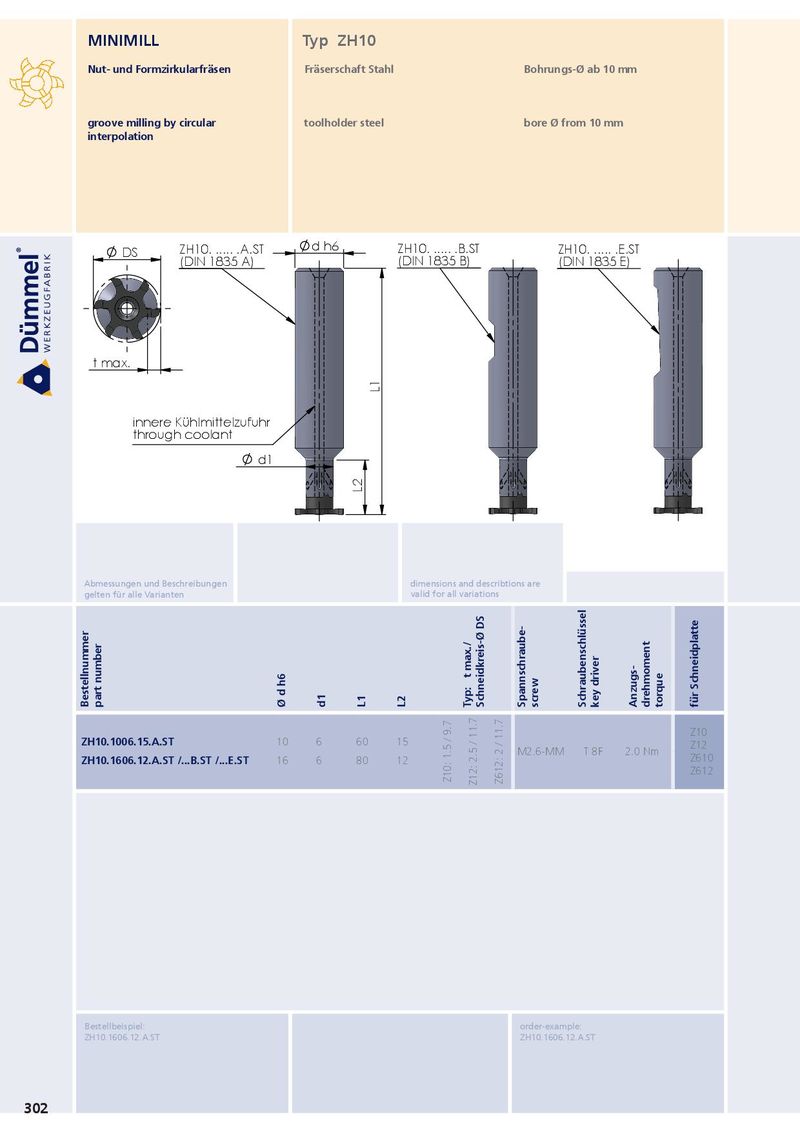

MINIMILL Typ ZH10 Nut- und Formzirkularfräsen Fräserschaft Stahl Bohrungs-Ø ab 10 mm groove milling by circular toolholder steel bore Ø from 10 mm interpolation d h6 DS ZH10. ..... .A.ST ZH10. ..... .B.ST ZH10. ..... .E.ST (DIN 1835 A) (DIN 1835 B) (DIN 1835 E) t max. L1 innere Kühlmittelzufuhr through coolant d1 L2 Abmessungen und Beschreibungen dimensions and describtions are gelten für alle Varianten valid for all variations Bestellnummer part number Ø d h6 d1 L1 L2 Typ: t max./ Schneidkreis-Ø DS Spannschraube- screw Schraubenschlüssel key driver Anzugs- drehmoment torque für Schneidplatte Z10 ZH10.1006.15.A.ST 10 6 60 15 Z12 M2.6-MM T 8F 2.0 Nm ZH10.1606.12.A.ST /...B.ST /...E.ST 16 6 80 12 Z610 Z612 Z10: 1.5 / 9.7 Z12: 2.5 / 11.7 Z612: 2 / 11.7 Bestellbeispiel: order-example: ZH10.1606.12.A.ST ZH10.1606.12.A.ST 302
