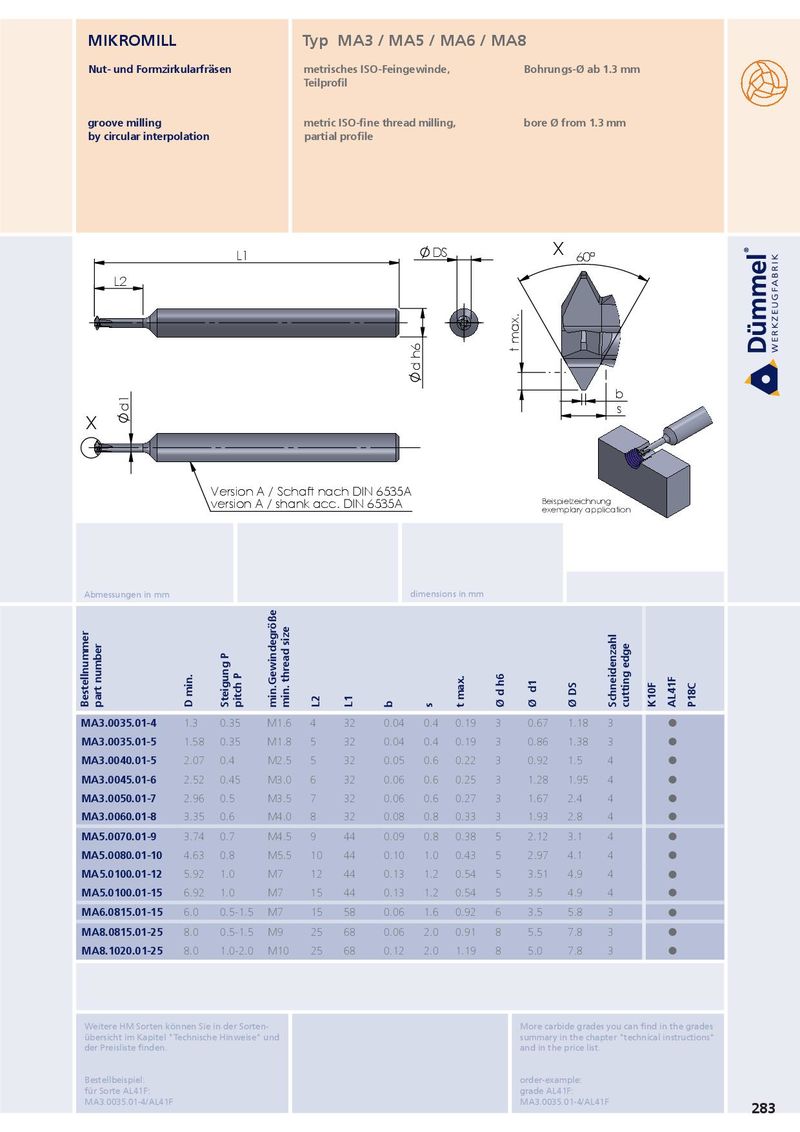

MIKROMILL Typ MA3 / MA5 / MA6 / MA8 Nut- und Formzirkularfräsen metrisches ISO-Feingewinde, Bohrungs-Ø ab 1.3 mm Teilprofil groove milling metric ISO-fine thread milling, bore Ø from 1.3 mm by circular interpolation partial profile L1 DS X 60° L2 t max. d h6 b d1 s X Version A / Schaft nach DIN 6535A version A / shank acc. DIN 6535A Beispielzeichnung exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number D min. Steigung P pitch P min.Gewindegröße min. thread size L2 L1 b s t max. Ø d h6 Ø d1 Ø DS Schneidenzahl cutting edge K10F AL41F P18C MA3.0035.01-4 1.3 0.35 M1.6 4 32 0.04 0.4 0.19 3 0.67 1.18 3 ˜ MA3.0035.01-5 1.58 0.35 M1.8 5 32 0.04 0.4 0.19 3 0.86 1.38 3 ˜ MA3.0040.01-5 2.07 0.4 M2.5 5 32 0.05 0.6 0.22 3 0.92 1.5 4 ˜ MA3.0045.01-6 2.52 0.45 M3.0 6 32 0.06 0.6 0.25 3 1.28 1.95 4 ˜ MA3.0050.01-7 2.96 0.5 M3.5 7 32 0.06 0.6 0.27 3 1.67 2.4 4 ˜ MA3.0060.01-8 3.35 0.6 M4.0 8 32 0.08 0.8 0.33 3 1.93 2.8 4 ˜ MA5.0070.01-9 3.74 0.7 M4.5 9 44 0.09 0.8 0.38 5 2.12 3.1 4 ˜ MA5.0080.01-10 4.63 0.8 M5.5 10 44 0.10 1.0 0.43 5 2.97 4.1 4 ˜ MA5.0100.01-12 5.92 1.0 M7 12 44 0.13 1.2 0.54 5 3.51 4.9 4 ˜ MA5.0100.01-15 6.92 1.0 M7 15 44 0.13 1.2 0.54 5 3.5 4.9 4 ˜ MA6.0815.01-15 6.0 0.5-1.5 M7 15 58 0.06 1.6 0.92 6 3.5 5.8 3 ˜ MA8.0815.01-25 8.0 0.5-1.5 M9 25 68 0.06 2.0 0.91 8 5.5 7.8 3 ˜ MA8.1020.01-25 8.0 1.0-2.0 M10 25 68 0.12 2.0 1.19 8 5.0 7.8 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: MA3.0035.01-4/AL41F MA3.0035.01-4/AL41F 283
