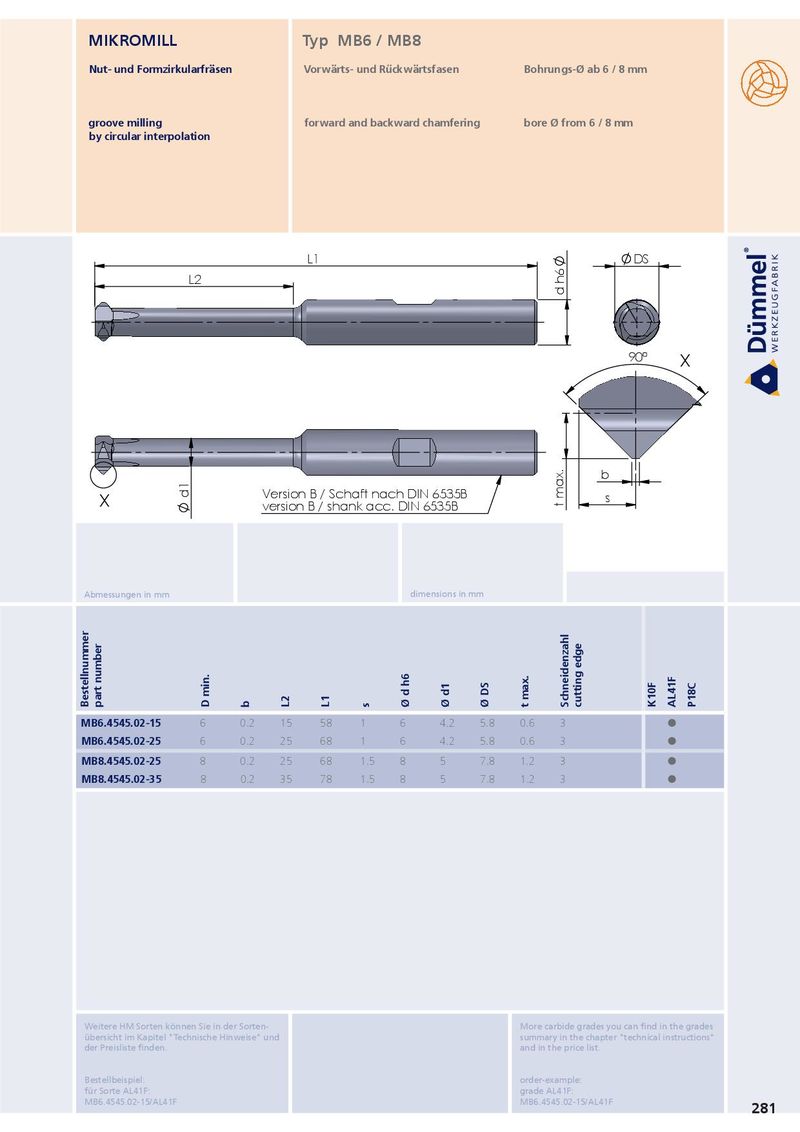

MIKROMILL Typ MB6 / MB8 Nut- und Formzirkularfräsen Vorwärts- und Rückwärtsfasen Bohrungs-Ø ab 6 / 8 mm groove milling forward and backward chamfering bore Ø from 6 / 8 mm by circular interpolation L1 DS L2 d h6 90° X b d1 Version B / Schaft nach DIN 6535B s X version B / shank acc. DIN 6535B t max. Abmessungen in mm dimensions in mm Bestellnummer part number D min. b L2 L1 s Ø d h6 Ø d1 Ø DS t max. Schneidenzahl cutting edge K10F AL41F P18C MB6.4545.02-15 6 0.2 15 58 1 6 4.2 5.8 0.6 3 ˜ MB6.4545.02-25 6 0.2 25 68 1 6 4.2 5.8 0.6 3 ˜ MB8.4545.02-25 8 0.2 25 68 1.5 8 5 7.8 1.2 3 ˜ MB8.4545.02-35 8 0.2 35 78 1.5 8 5 7.8 1.2 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: MB6.4545.02-15/AL41F MB6.4545.02-15/AL41F 281
