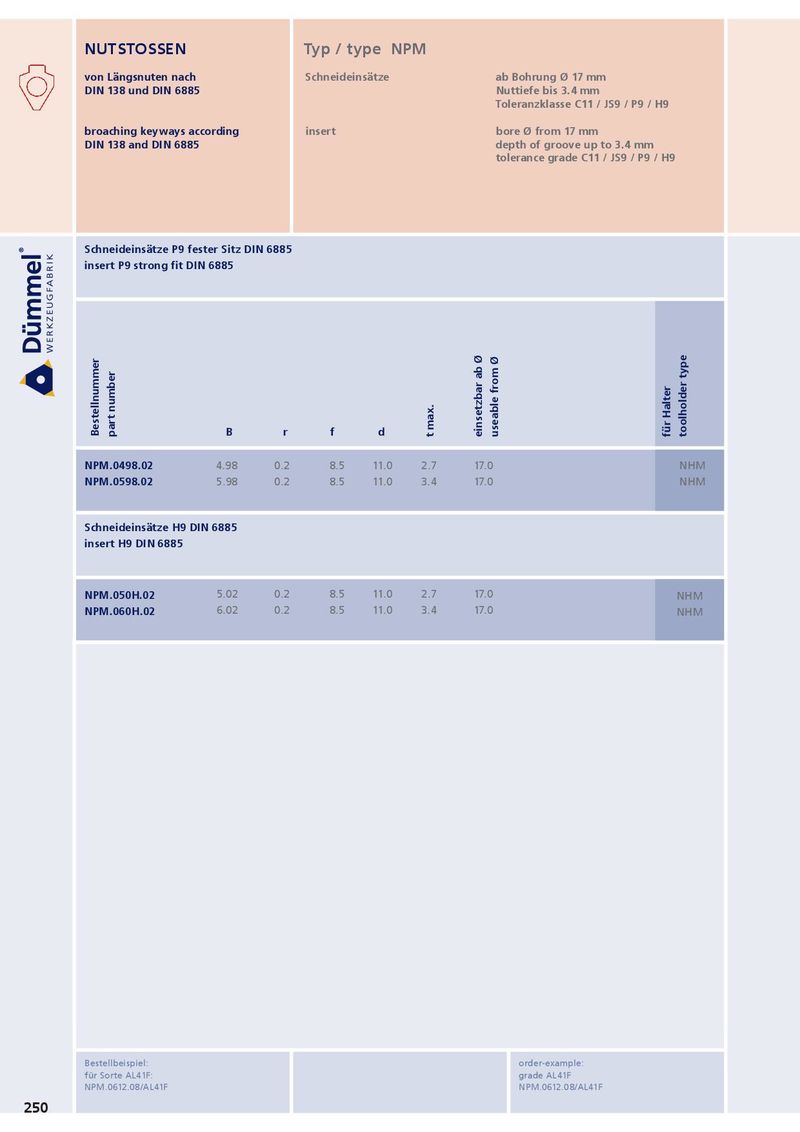

| NUTSTOSSEN | Typ / type NPM | |
| von Längsnuten nach | Schneideinsätze | ab Bohrung Ø 17 mm |
| DIN 138 und DIN 6885 | Nuttiefe bis 3.4 mm Toleranzklasse C11 / JS9 / P9 / H9 | |
| broaching keyways according | insert | bore Ø from 17 mm |
| DIN 138 and DIN 6885 | depth of groove up to 3.4 mm tolerance grade C11 / JS9 / P9 / H9 |
Schneideinsätze P9 fester Sitz DIN 6885 insert P9 strong fit DIN 6885
| Bestellnummer part number | B | r | f | d | t max. | einsetzbar ab Ø useable from Ø | für Halter toolholder type |
| NPM.0498.02 | 4.98 | 0.2 | 8.5 | 11.0 | 2.7 | 17.0 | NHM |
| NPM.0598.02 | 5.98 | 0.2 | 8.5 | 11.0 | 3.4 | 17.0 | NHM |
| NPM.050H.02 Schneideinsätze H9 DI insert H9 DIN 6885 | 5.02 N 6885 | 0.2 | 8.5 | 11.0 | 2.7 | 17.0 | NHM |
| NPM.060H.02 | 6.02 | 0.2 | 8.5 | 11.0 | 3.4 | 17.0 | NHM |
NPM.0612.08/AL41F NPM.0612.08/AL41F
