r r 15°
L2

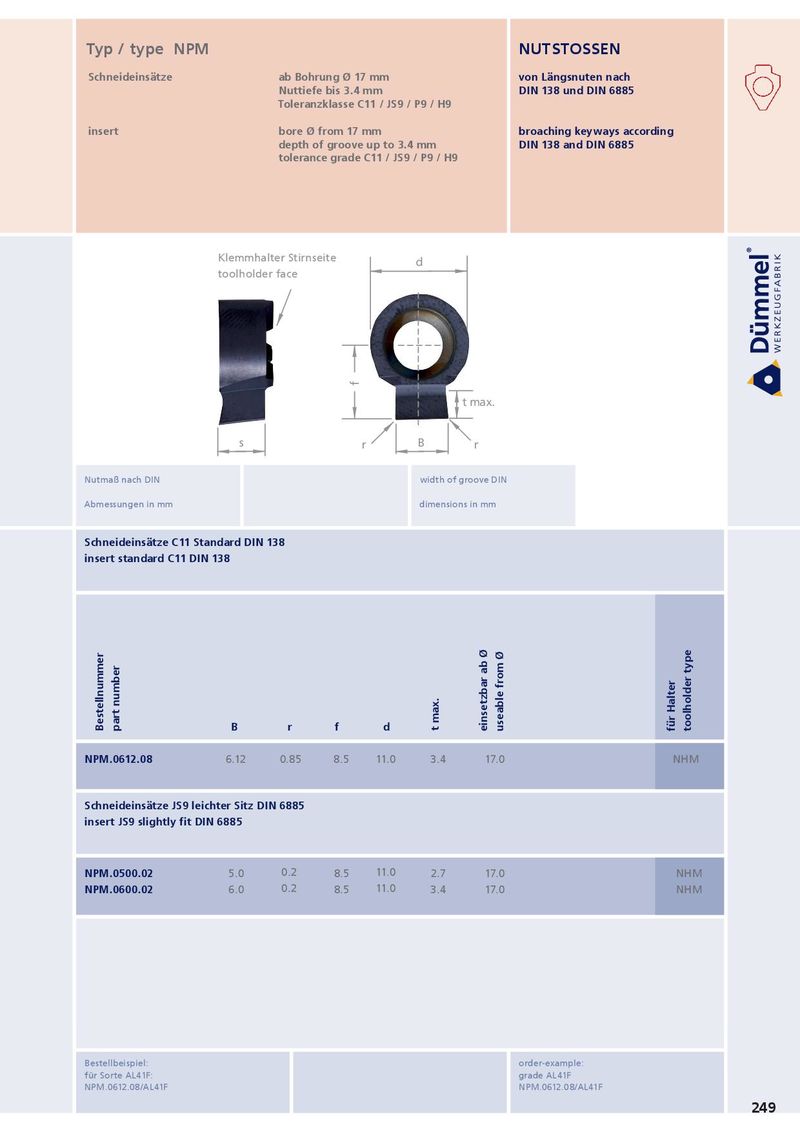

Typ / type NPM NUTSTOSSEN
Nuttiefe bis 3.4 mm DIN 138 und DIN 6885
r 0.2 a Toleranzklasse C11 / JS9 / P9 / H9
| insert | bore Ø from 17 mm | broaching keyways according | |
| 3 | depth of groove up to 3.4 mm | DIN 138 and DIN 6885 |
5. tolerance grade C11 / JS9 / P9 / H9 5° L
| Klemmhalter Stirns | eite | d | |||
| Klemmhalter Stirnseit toolholder face toolholder face | e | ||||
| f | t max. | ||||
| s | r | B | r | ||
| Nutmaß nach DIN | width of | groove DIN | |||
| Abmessungen in mm | dimensio | ns in mm | |||
| Schneideinsätze C11 insert standard C11 | Standard DIN 138 DIN 138 | ||||
| Bestellnummer part number | B r | f | d t max. | einsetzbar ab Ø useable from Ø | für Halter toolholder type |
| NPM.0612.08 | 6.12 0.85 | 8.5 | 11.0 3.4 | 17.0 | NHM |
| Schneideinsätze JS9 insert JS9 slightly fit | leichter Sitz DIN 6885 DIN 6885 | ||||
| NPM.0500.02 | 5.0 0.2 | 8.5 | 11.0 2.7 | 17.0 | NHM |
| NPM.0600.02 | 6.0 0.2 | 8.5 | 11.0 3.4 | 17.0 | NHM |
f
NPM.0612.08/AL41F NPM.0612.08/AL41F
