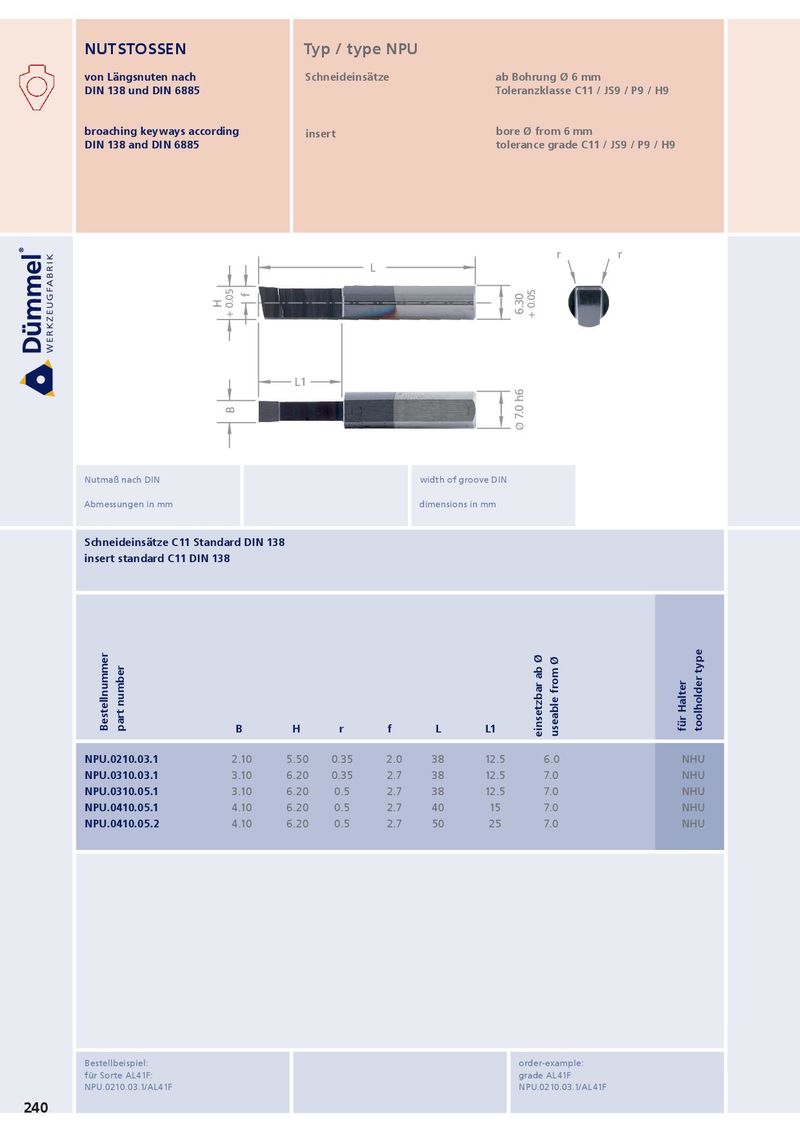

5° 5° NUTSTOSSEN Typ / type NPU von Längsnuten nach Schneideinsätze ab Bohrung Ø 6 mm DIN 138 und DIN 6885 Ds = 21.7 Ds = 21.7 Toleranzklasse C11 / JS9 / P9 / H9 L2 L2 broaching keyways according insert bore Ø from 6 mm DIN 138 and DIN 6885 tolerance grade C11 / JS9 / P9 / H9 h h r r r r L L f f H H + 0.05 + 0.05 6.30 6.30 + 0.05 + 0.05 d1 d1 L1 L1 B B Ø 7.0 h6 Ø 7.0 h6 Nutmaß nach DIN width of groove DIN Abmessungen in mm dimensions in mm Schneideinsätze C11 Standard DIN 138 insert standard C11 DIN 138 Bestellnummer part number B H r f L L1 für Halter toolholder type einsetzbar ab Ø useable from Ø NPU.0210.03.1 2.10 5.50 0.35 2.0 38 12.5 6.0 NHU NPU.0310.03.1 3.10 6.20 0.35 2.7 38 12.5 7.0 NHU NPU.0310.05.1 3.10 6.20 0.5 2.7 38 12.5 7.0 NHU NPU.0410.05.1 4.10 6.20 0.5 2.7 40 15 7.0 NHU NPU.0410.05.2 4.10 6.20 0.5 2.7 50 25 7.0 NHU Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F NPU.0210.03.1/AL41F NPU.0210.03.1/AL41F 240
