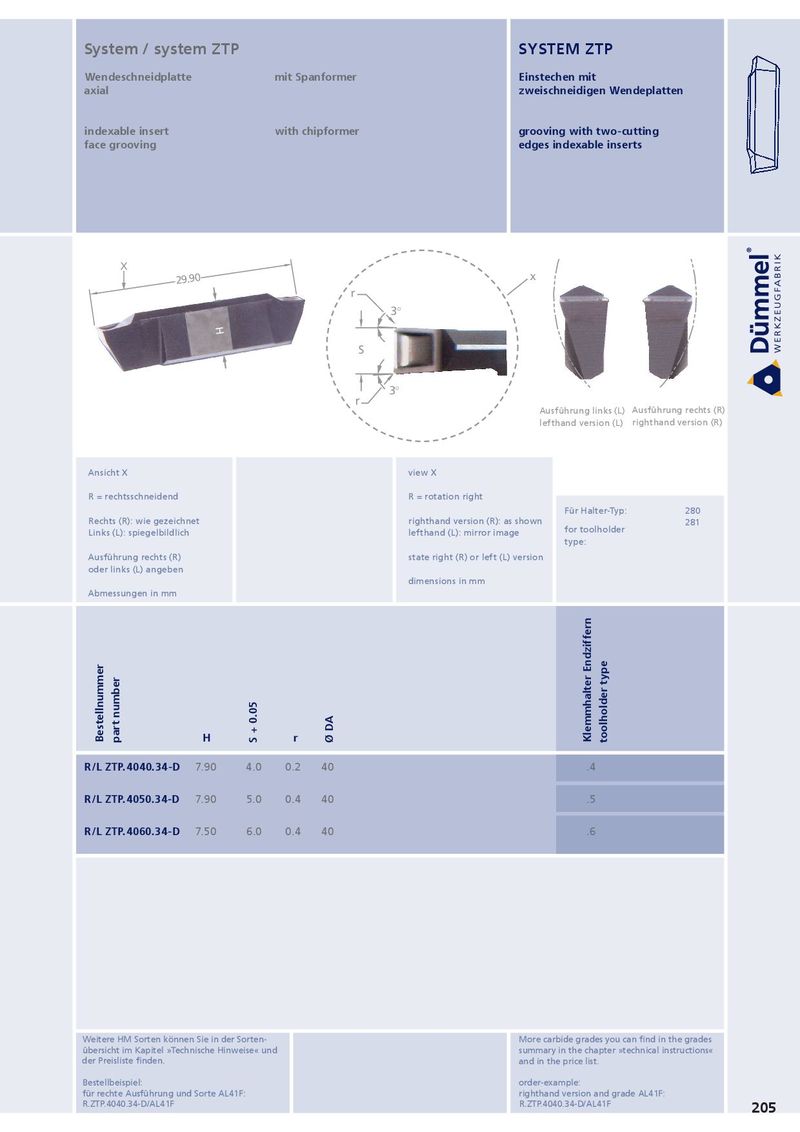

System / system ZTp SYSTEM ZTp Wendeschneidplatte mit Spanformer Einstechen mit axial zweischneidigen Wendeplatten indexable insert with chipformer grooving with two-cutting face grooving edges indexable inserts X x 29.90 r H 3° S 3° r Ausführung links (L) Ausführung rechts (R) lefthand version (L) righthand version (R) Ansicht X view X R = rechtsschneidend R = rotation right Für Halter-Typ: 280 Rechts (R): wie gezeichnet righthand version (R): as shown 281 Links (L): spiegelbildlich lefthand (L): mirror image for toolholder type: Ausführung rechts (R) state right (R) or left (L) version oder links (L) angeben dimensions in mm Abmessungen in mm Bestellnummer part number H r S + 0.05 Ø DA Klemmhalter Endziffern toolholder type R/L ZTp.4040.34-D 7.90 4.0 0.2 40 .4 R/L ZTp.4050.34-D 7.90 5.0 0.4 40 .5 R/L ZTp.4060.34-D 7.50 6.0 0.4 40 .6 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel »Technische Hinweise« und summary in the chapter »technical instructions« der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte AL41F: righthand version and grade AL41F: R.ZTP.4040.34-D/AL41F R.ZTP.4040.34-D/AL41F 205
