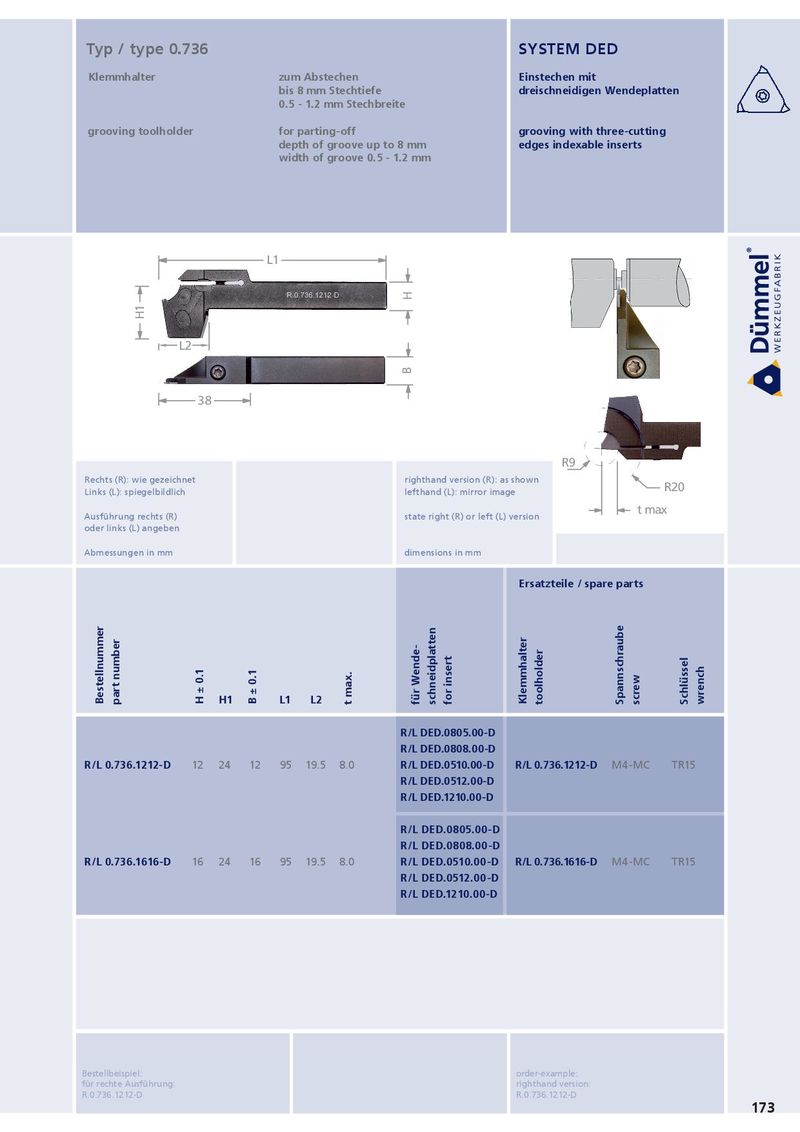

Typ / type 0.736 SYSTEM DED Klemmhalter zum Abstechen Einstechen mit bis 8 mm Stechtiefe dreischneidigen Wendeplatten 0.5 - 1.2 mm Stechbreite grooving toolholder for parting-off grooving with three-cutting depth of groove up to 8 mm edges indexable inserts width of groove 0.5 - 1.2 mm L1 H H1 L2 B 38 R9 Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand (L): mirror image R20 t max . Ausführung rechts (R) state right (R) or left (L) version oder links (L) angeben Abmessungen in mm dimensions in mm Ersatzteile / spare parts Bestellnummer part number h1 L1 L2 h ± 0.1 B ± 0.1 t max. für Wende- schneidplatten for insert Klemmhalter toolholder Spannschraube screw Schlüssel wrench R/L DED.0805.00-D R/L DED.0808.00-D R/L 0.736.1212-D 12 24 12 95 19.5 8.0 R/L DED.0510.00-D R/L 0.736.1212-D M4-MC TR15 R/L DED.0512.00-D R/L DED.1210.00-D R/L DED.0805.00-D R/L DED.0808.00-D R/L 0.736.1616-D 16 24 16 95 19.5 8.0 R/L DED.0510.00-D R/L 0.736.1616-D M4-MC TR15 R/L DED.0512.00-D R/L DED.1210.00-D Bestellbeispiel: order-example: für rechte Ausführung: righthand version: R.0.736.1212-D R.0.736.1212-D 173
