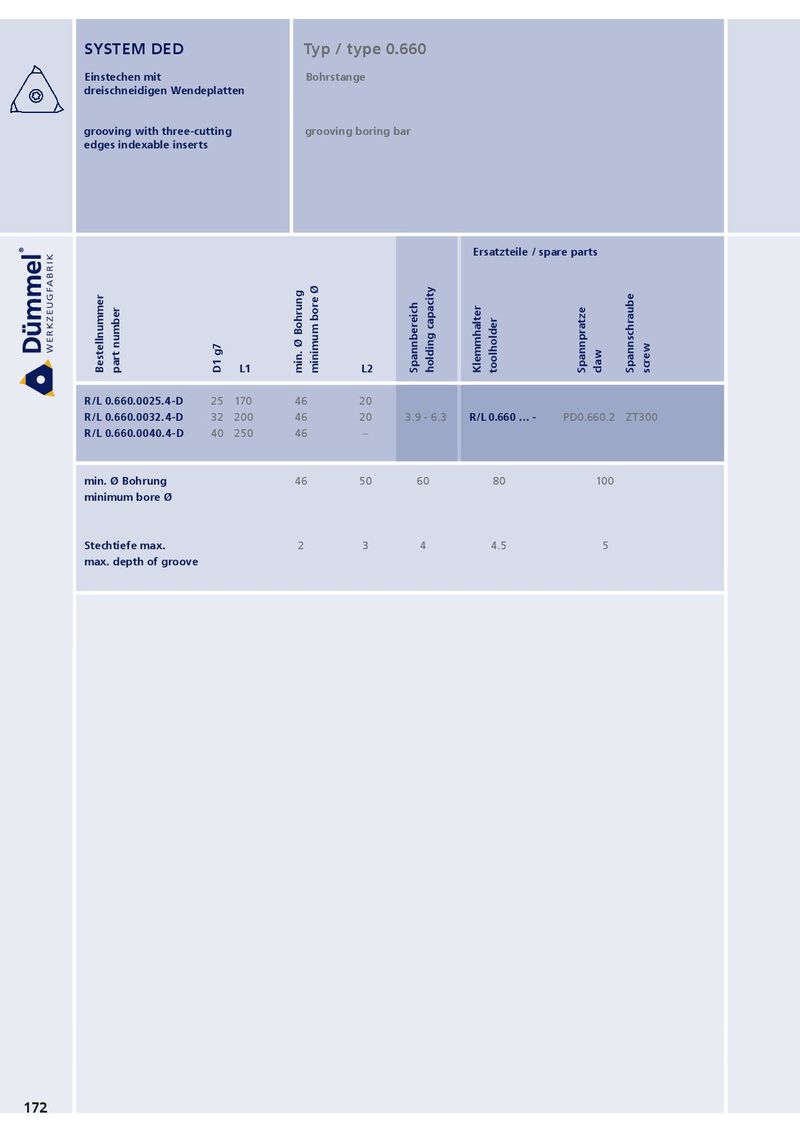

Общий каталог Dümmel 2015 - страница 174

SYSTEM DED Typ / type 0.660 Einstechen mit Bohrstange dreischneidigen Wendeplatten grooving with three-cutting grooving boring bar edges indexable inserts Ersatzteile / spare parts Bestellnummer part number L1 L2 D1 g7 min. Ø Bohrung minimum bore Ø Spannbereich holding capacity Klemmhalter toolholder Spannpratze claw Spannschraube screw R/L 0.660.0025.4-D 25 170 46 20 R/L 0.660.0032.4-D 32 200 46 20 3.9 - 6.3 R/L 0.660 … - PD0.660.2 ZT300 R/L 0.660.0040.4-D 40 250 46 – min. Ø Bohrung 46 50 60 80 100 minimum bore Ø Stechtiefe max. 2 3 4 4.5 5 max. depth of groove 172
