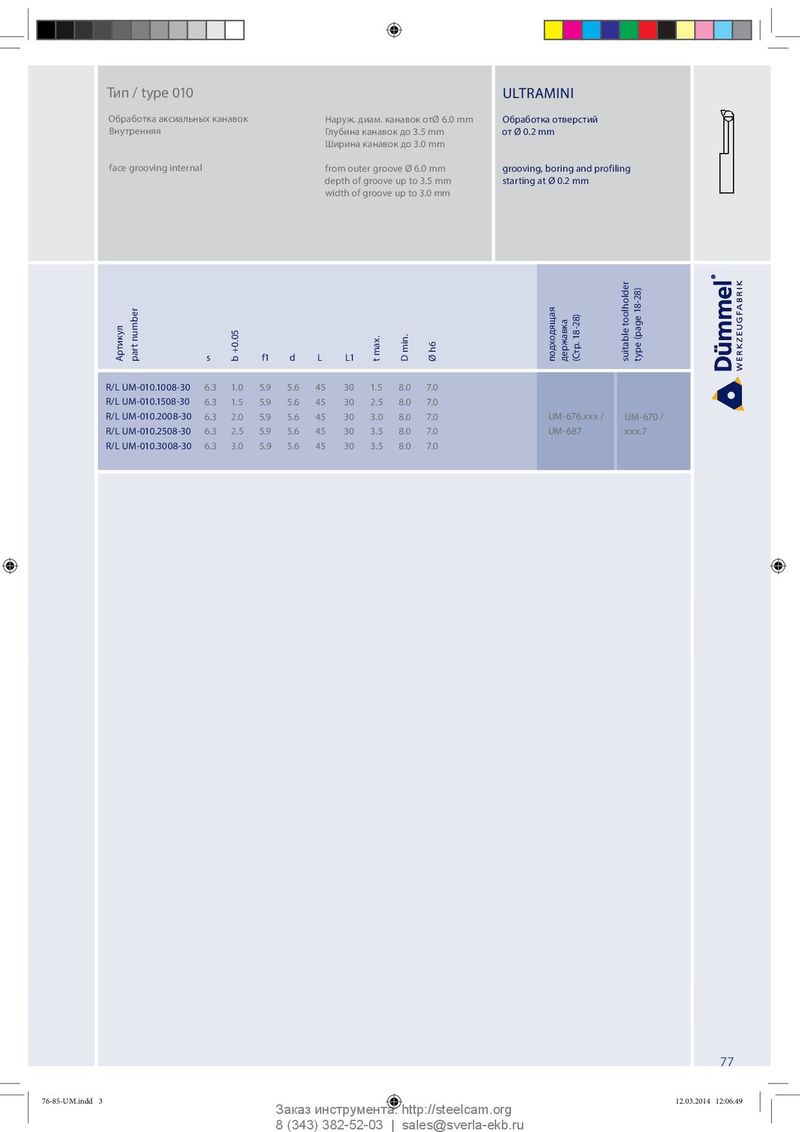

| Тип / type 010 | ULTRAMINI | ||||||||||
| Обработка аксиальн Внутренняя | ых ка | навок | На Глу Ши | руж. д бина рина | иам. к канаво канаво | анавок к до 3. к до 3 | отØ 6.0 mm 5 mm .0 mm | Обработка отверстий от Ø 0.2 mm | |||
| face grooving internal | fro de wi | m out pth of dth of | er groo groove groove | ve Ø 6 up to up to | .0 mm 3.5 mm 3.0 mm | grooving, boring and pro starting at Ø 0.2 mm | filing | ||||
| Артикул part number | s | b +0.05 | f1 | d | L | L1 | t max. | D min. | Ø h6 | подходящая державка (Стр. 18-28) | suitable toolholder type (page 18-28) |
| R/L UM-010.1008-30 R/L UM-010.1508-30 R/L UM-010.2008-30 | 6.3 6.3 6.3 | 1.0 1.5 2.0 | 5.9 5.9 5.9 | 5.6 5.6 5.6 | 45 45 45 | 30 30 30 | 1.5 2.5 3.0 | 8.0 8.0 8.0 | 7.0 7.0 7.0 | UM-676.xxx / | UM-670 / |
| R/L UM-010.2508-30 R/L UM-010.3008-30 | 6.3 6.3 | 2.5 3.0 | 5.9 5.9 | 5.6 5.6 | 45 45 | 30 30 | 3.5 3.5 | 8.0 8.0 | 7.0 7.0 | UM-687 | xxx.7 |
