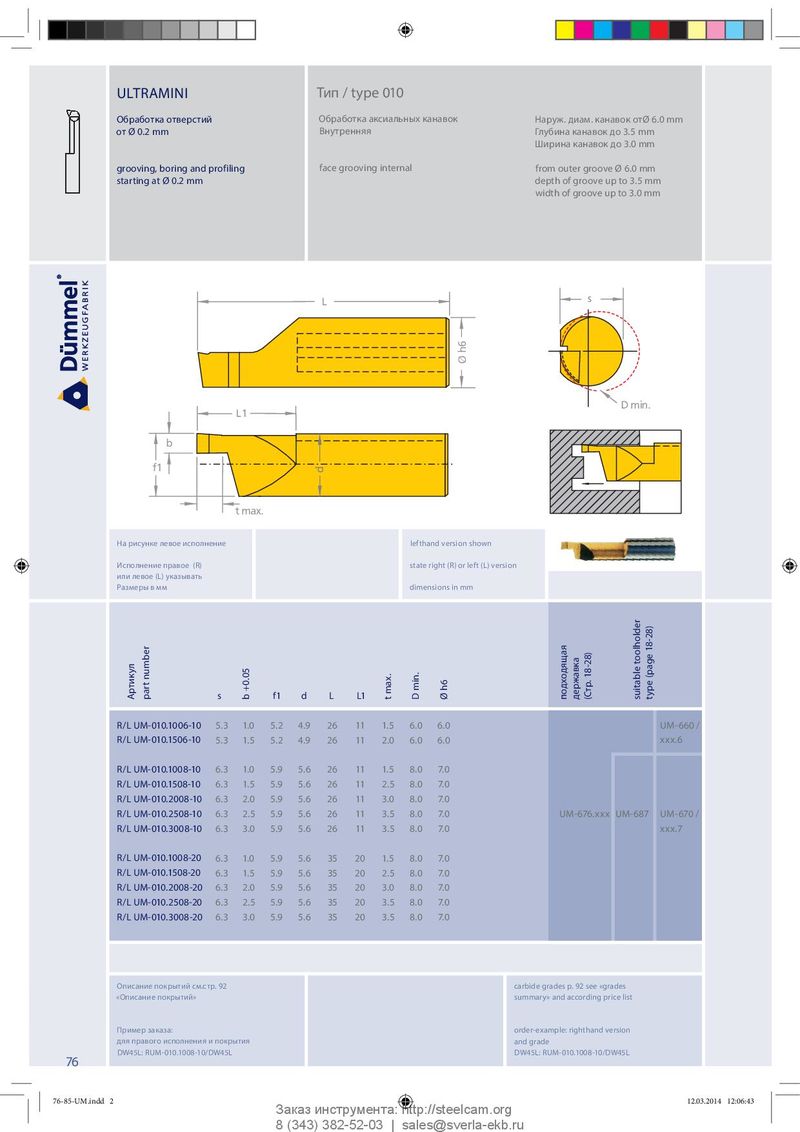

| Обработка отверстий | Обработка аксиальных канавок | Наруж. диам. канавок отØ 6.0 mm |
| от Ø 0.2 mm | Внутренняя | Глубина канавок до 3.5 mm |
| Ширина канавок до 3.0 mm | ||
| grooving, boring and profiling | face grooving internal | from outer groove Ø 6.0 mm |
starting at Ø 0.2 mm depth of groove up to 3.5 mm width of groove up to 3.0 mm
L s
D min. L1 b f1
t max.
На рисунке левое исполнение lefthand version shown
Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm
s f1 d L L1
| R/L UM-010.1006-10 | 5.3 | 1.0 | 5.2 | 4.9 | 26 | 11 | 1.5 | 6.0 | 6.0 | UM-660 / |
| R/L UM-010.1506-10 | 5.3 | 1.5 | 5.2 | 4.9 | 26 | 11 | 2.0 | 6.0 | 6.0 | xxx.6 |
| R/L UM-010.1008-10 | 6.3 | 1.0 | 5.9 | 5.6 | 26 | 11 | 1.5 | 8.0 | 7.0 | |
| R/L UM-010.1508-10 | 6.3 | 1.5 | 5.9 | 5.6 | 26 | 11 | 2.5 | 8.0 | 7.0 | |
| R/L UM-010.2008-10 | 6.3 | 2.0 | 5.9 | 5.6 | 26 | 11 | 3.0 | 8.0 | 7.0 | |
| R/L UM-010.2508-10 | 6.3 | 2.5 | 5.9 | 5.6 | 26 | 11 | 3.5 | 8.0 | 7.0 | UM-687 UM-676.xxx UM-670 / |
| R/L UM-010.3008-10 | 6.3 | 3.0 | 5.9 | 5.6 | 26 | 11 | 3.5 | 8.0 | 7.0 | xxx.7 |
| R/L UM-010.1008-20 | 6.3 | 1.0 | 5.9 | 5.6 | 35 | 20 | 1.5 | 8.0 | 7.0 | |
| R/L UM-010.1508-20 | 6.3 | 1.5 | 5.9 | 5.6 | 35 | 20 | 2.5 | 8.0 | 7.0 | |
| R/L UM-010.2008-20 | 6.3 | 2.0 | 5.9 | 5.6 | 35 | 20 | 3.0 | 8.0 | 7.0 | |
| R/L UM-010.2508-20 | 6.3 | 2.5 | 5.9 | 5.6 | 35 | 20 | 3.5 | 8.0 | 7.0 | |
| R/L UM-010.3008-20 | 6.3 | 3.0 | 5.9 | 5.6 | 35 | 20 | 3.5 | 8.0 | 7.0 |
Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list
