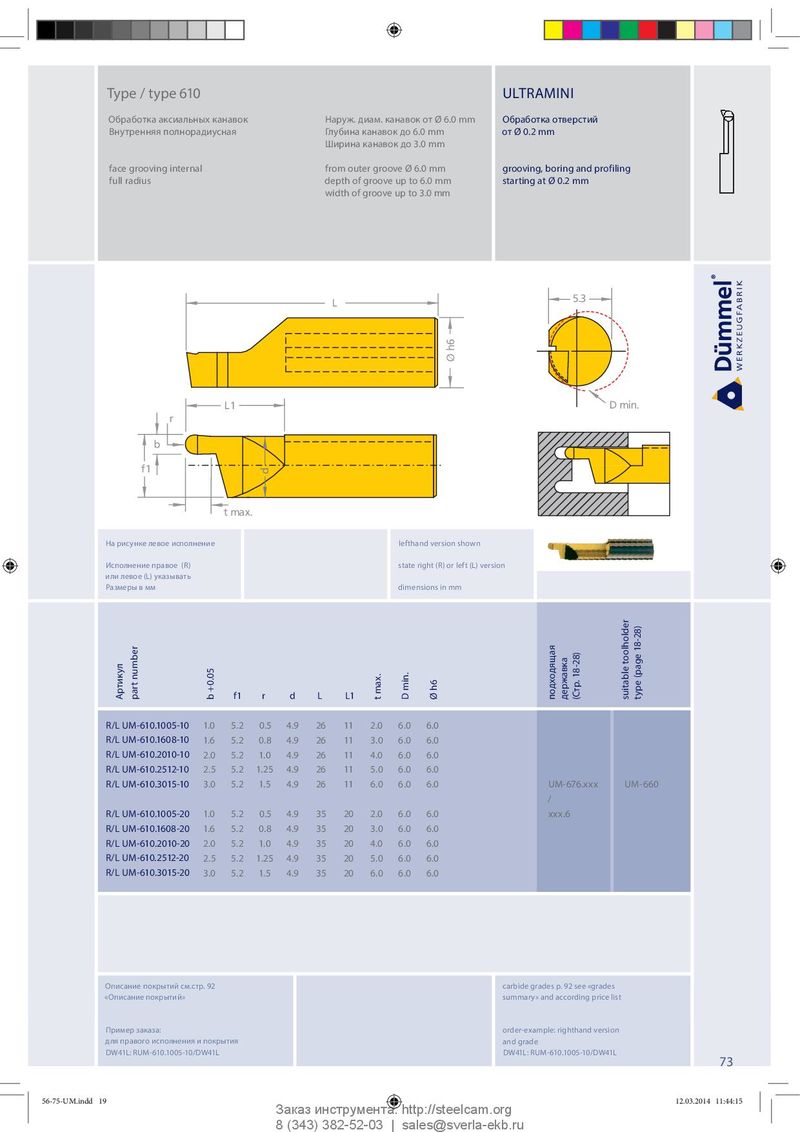

Type / type 610 ULTRAMINI
| Обработка аксиальных канавок | Наруж. диам. канавок от Ø 6.0 mm | Обработка отверстий |
| Внутренняя полнорадиусная | Глубина канавок до 6.0 mm | от Ø 0.2 mm |
| Ширина канавок до 3.0 mm | ||
| face grooving internal | from outer groove Ø 6.0 mm | grooving, boring and profiling |
| full radius | depth of groove up to 6.0 mm | starting at Ø 0.2 mm |
width of groove up to 3.0 mm
L 5.3
L1 D min. r b f1
t max.
На рисунке левое исполнение lefthand version shown
Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm
f1 r d L L1
| R/L UM-610.1005-10 | 1.0 | 5.2 | 0.5 | 4.9 | 26 | 11 | 2.0 | 6.0 | 6.0 | |
| R/L UM-610.1608-10 | 1.6 | 5.2 | 0.8 | 4.9 | 26 | 11 | 3.0 | 6.0 | 6.0 | |
| R/L UM-610.2010-10 | 2.0 | 5.2 | 1.0 | 4.9 | 26 | 11 | 4.0 | 6.0 | 6.0 | |
| R/L UM-610.2512-10 | 2.5 | 5.2 | 1.25 | 4.9 | 26 | 11 | 5.0 | 6.0 | 6.0 | |
| R/L UM-610.3015-10 | 3.0 | 5.2 | 1.5 | 4.9 | 26 | 11 | 6.0 | 6.0 | 6.0 | UM-660 UM-676.xxx |
| R/L UM-610.1005-20 | 1.0 | 5.2 | 0.5 | 4.9 | 35 | 20 | 2.0 | 6.0 | 6.0 | xxx.6 |
| R/L UM-610.1608-20 | 1.6 | 5.2 | 0.8 | 4.9 | 35 | 20 | 3.0 | 6.0 | 6.0 | |
| R/L UM-610.2010-20 | 2.0 | 5.2 | 1.0 | 4.9 | 35 | 20 | 4.0 | 6.0 | 6.0 | |
| R/L UM-610.2512-20 | 2.5 | 5.2 | 1.25 | 4.9 | 35 | 20 | 5.0 | 6.0 | 6.0 | |
| R/L UM-610.3015-20 | 3.0 | 5.2 | 1.5 | 4.9 | 35 | 20 | 6.0 | 6.0 | 6.0 |
Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list
