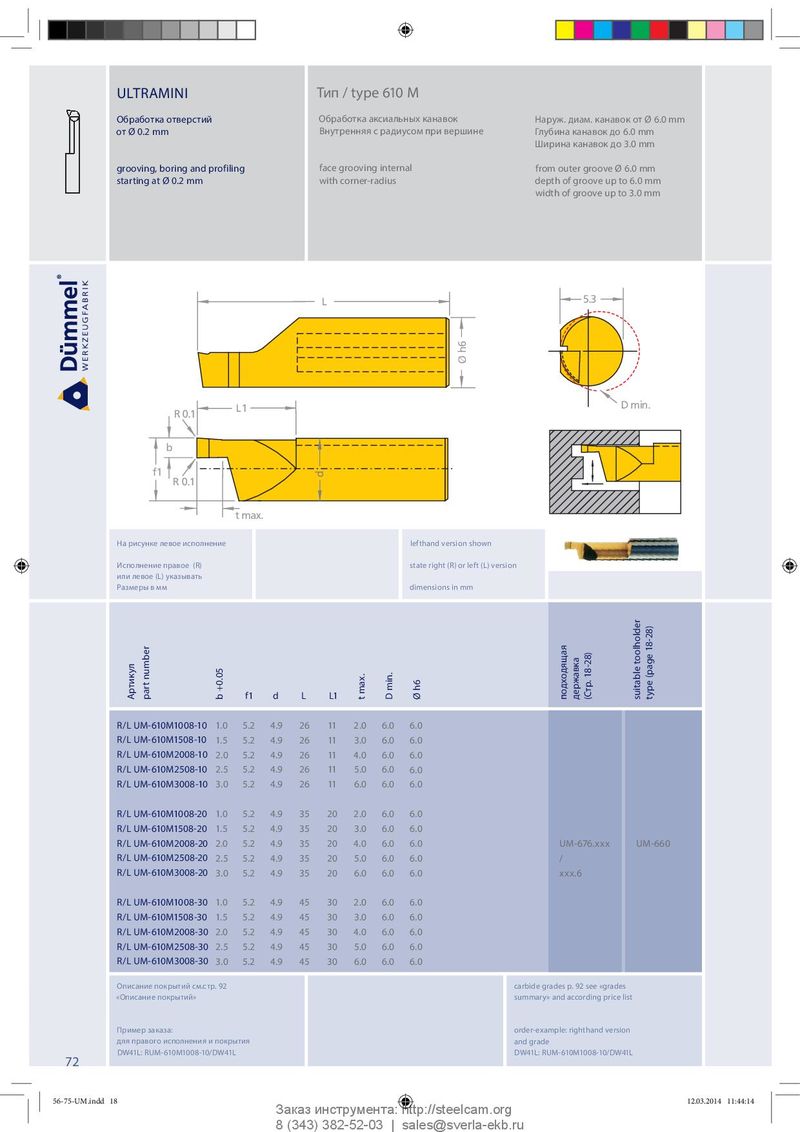

Общий каталог Dümmel 2014 - страница 69
Навигация
Каталог Duemmel общий 2022
Каталог Dümmel дополнение 2017
Общий каталог Dümmel 2015
Каталог Dümmel дополнение 2018
| Обработка отверстий | Обработка аксиальных канавок | Наруж. диам. канавок от Ø 6.0 mm |
| от Ø 0.2 mm | Внутренняя с радиусом при вершине | Глубина канавок до 6.0 mm |
| Ширина канавок до 3.0 mm | ||
| grooving, boring and profiling | face grooving internal | from outer groove Ø 6.0 mm |
| starting at Ø 0.2 mm | with corner-radius | depth of groove up to 6.0 mm |
width of groove up to 3.0 mm
L 5.3
L1 D min. R 0.1 b f1 R 0.1 t max.
На рисунке левое исполнение lefthand version shown
Исполнение правое (R) state right (R) or left (L) version или левое (L) указывать Размеры в мм dimensions in mm
f1 d L L1
| R/L UM-610M1008-10 | 1.0 | 5.2 | 4.9 | 26 | 11 | 2.0 | 6.0 | 6.0 | |
| R/L UM-610M1508-10 | 1.5 | 5.2 | 4.9 | 26 | 11 | 3.0 | 6.0 | 6.0 | |
| R/L UM-610M2008-10 | 2.0 | 5.2 | 4.9 | 26 | 11 | 4.0 | 6.0 | 6.0 | |
| R/L UM-610M2508-10 | 2.5 | 5.2 | 4.9 | 26 | 11 | 5.0 | 6.0 | 6.0 | |
| R/L UM-610M3008-10 | 3.0 | 5.2 | 4.9 | 26 | 11 | 6.0 | 6.0 | 6.0 | |
| R/L UM-610M1008-20 | 1.0 | 5.2 | 4.9 | 35 | 20 | 2.0 | 6.0 | 6.0 | |
| R/L UM-610M1508-20 | 1.5 | 5.2 | 4.9 | 35 | 20 | 3.0 | 6.0 | 6.0 | |
| R/L UM-610M2008-20 | 2.0 | 5.2 | 4.9 | 35 | 20 | 4.0 | 6.0 | 6.0 | UM-660 UM-676.xxx |
| R/L UM-610M2508-20 | 2.5 | 5.2 | 4.9 | 35 | 20 | 5.0 | 6.0 | 6.0 | / |
| R/L UM-610M3008-20 | 3.0 | 5.2 | 4.9 | 35 | 20 | 6.0 | 6.0 | 6.0 | xxx.6 |
| R/L UM-610M1008-30 | 1.0 | 5.2 | 4.9 | 45 | 30 | 2.0 | 6.0 | 6.0 | |
| R/L UM-610M1508-30 | 1.5 | 5.2 | 4.9 | 45 | 30 | 3.0 | 6.0 | 6.0 | |
| R/L UM-610M2008-30 | 2.0 | 5.2 | 4.9 | 45 | 30 | 4.0 | 6.0 | 6.0 | |
| R/L UM-610M2508-30 | 2.5 | 5.2 | 4.9 | 45 | 30 | 5.0 | 6.0 | 6.0 | |
| R/L UM-610M3008-30 | 3.0 | 5.2 | 4.9 | 45 | 30 | 6.0 | 6.0 | 6.0 |
Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list
