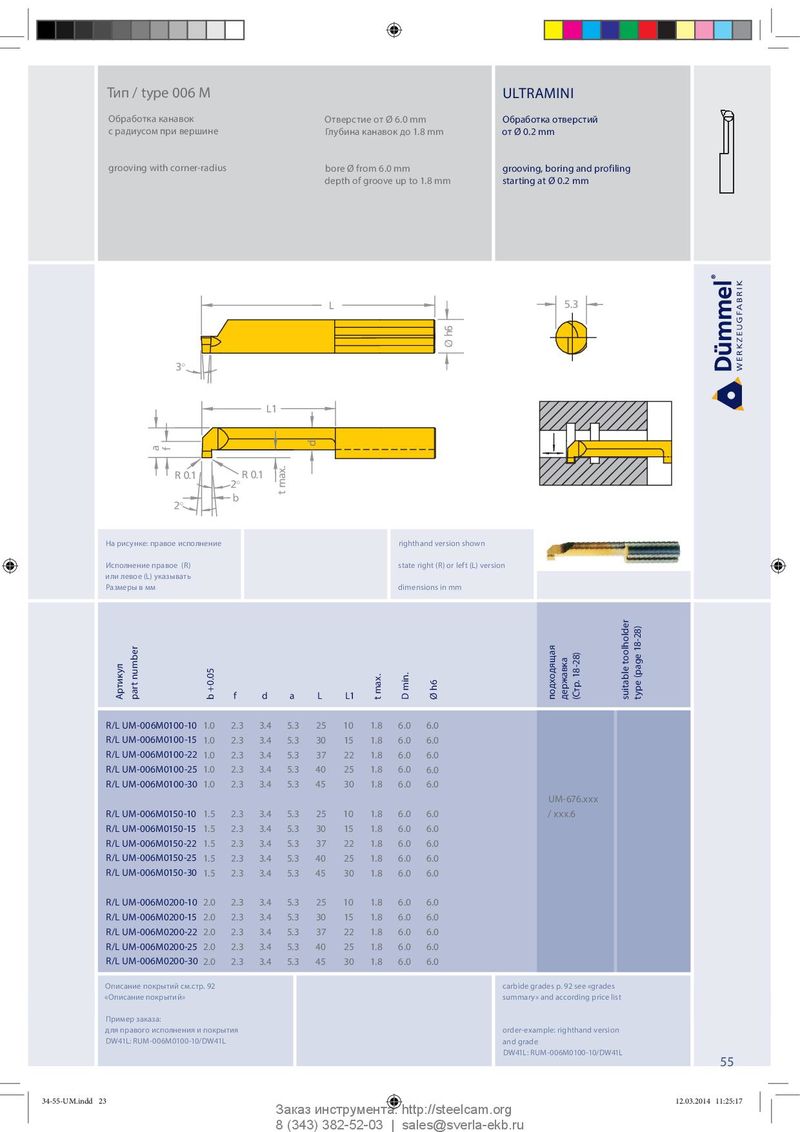

Общий каталог Dümmel 2014 - страница 52
Навигация
Каталог Duemmel общий 2022
Каталог Dümmel дополнение 2017
Общий каталог Dümmel 2015
Каталог Dümmel дополнение 2018
| Обработка канавок | Отверстие от Ø 6.0 mm | Обработка отверстий |
| с радиусом при вершине | Глубина канавок до 1.8 mm | от Ø 0.2 mm |
grooving with corner-radius bore Ø from 6.0 mm grooving, boring and profiling
depth of groove up to 1.8 mm starting at Ø 0.2 mm
| 3° | L | Øh6 5.3 | ||||||||
| a f | L1 | d | ||||||||
| R 0.1 2° На рисунке: правое исполн Исполнение правое (R) или левое (L) указывать Размеры в мм ber | ение | R 2° b | t max 0.1 | . | righth state r dimen | and version shown ight (R) or left (L) version sions in mm ая 8) | oolholder e 18-28) | |||
| m | ящ ка 2 | t g | ||||||||
| ул u | 5 | . | д в 8- | le pa | ||||||
| Артик part n | b +0.0 | f | d | a | L | L1 | t max. | D min | Ø h6 подхо держа (Стр. 1 | suitab type ( |
| R/L UM-006M0100-10 | 1.0 | 2.3 | 3.4 | 5.3 | 25 | 10 | 1.8 | 6.0 | 6.0 | |
| R/L UM-006M0100-15 | 1.0 | 2.3 | 3.4 | 5.3 | 30 | 15 | 1.8 | 6.0 | 6.0 | |
| R/L UM-006M0100-22 | 1.0 | 2.3 | 3.4 | 5.3 | 37 | 22 | 1.8 | 6.0 | 6.0 | |
| R/L UM-006M0100-25 | 1.0 | 2.3 | 3.4 | 5.3 | 40 | 25 | 1.8 | 6.0 | 6.0 | |
| R/L UM-006M0100-30 | 1.0 | 2.3 | 3.4 | 5.3 | 45 | 30 | 1.8 | 6.0 | 6.0 UM676 | |
| R/L UM-006M0150-10 | 1.5 | 2.3 | 3.4 | 5.3 | 25 | 10 | 1.8 | 6.0 | 6.0 -.xxx / xxx.6 | |
| R/L UM-006M0150-15 | 1.5 | 2.3 | 3.4 | 5.3 | 30 | 15 | 1.8 | 6.0 | 6.0 | |
| R/L UM-006M0150-22 | 1.5 | 2.3 | 3.4 | 5.3 | 37 | 22 | 1.8 | 6.0 | 6.0 | |
| R/L UM-006M0150-25 | 1.5 | 2.3 | 3.4 | 5.3 | 40 | 25 | 1.8 | 6.0 | 6.0 | |
| R/L UM-006M0150-30 | 1.5 | 2.3 | 3.4 | 5.3 | 45 | 30 | 1.8 | 6.0 | 6.0 | |
| R/L UM-006M0200-10 | 2.0 | 2.3 | 3.4 | 5.3 | 25 | 10 | 1.8 | 6.0 | 6.0 | |
| R/L UM-006M0200-15 | 2.0 | 2.3 | 3.4 | 5.3 | 30 | 15 | 1.8 | 6.0 | 6.0 | |
| R/L UM-006M0200-22 | 2.0 | 2.3 | 3.4 | 5.3 | 37 | 22 | 1.8 | 6.0 | 6.0 | |
| R/L UM-006M0200-25 | 2.0 | 2.3 | 3.4 | 5.3 | 40 | 25 | 1.8 | 6.0 | 6.0 | |
| R/L UM-006M0200-30 | 2.0 | 2.3 | 3.4 | 5.3 | 45 | 30 | 1.8 | 6.0 | 6.0 | |
| Описание покрытий см.стр «Описание покрытий» Пример заказа: для правого исполнения и DW41L: RUM-006M0100-10/ | . 92 покрыт DW41L | ия | carbide grades p. 92 see «grad summary» and according pric order-example: righthand ver and grade DW41L: RUM-006M0100-10/D | es e list sion W41L |
