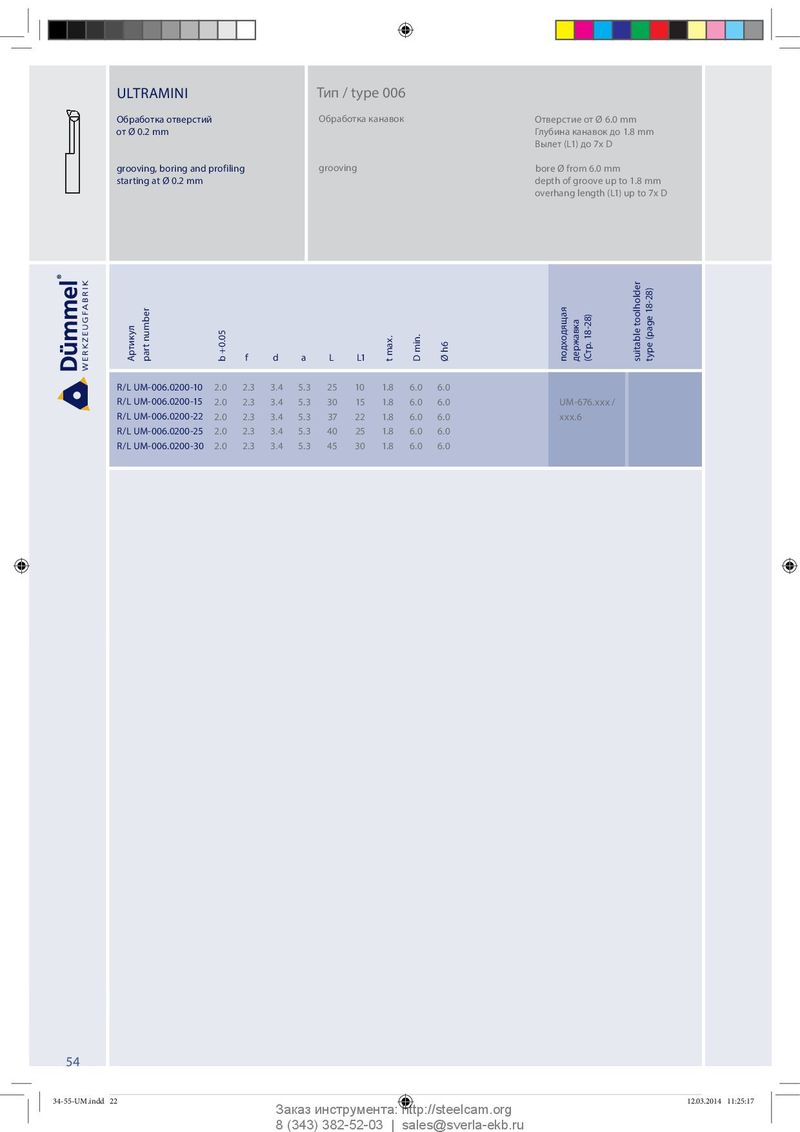

| ULTRAMINI | Тип / | type | 00 | 6 | ||||
| Обработка отверстий от Ø 0.2 mm | Обраб | отка ка | наво | к | Отверстие от Ø 6.0 mm Глубина канавок до 1.8 mm Вылет (L1) до 7x D | |||
| grooving, boring and profiling starting at Ø 0.2 mm | groovi | ng | bore Ø from 6.0 mm depth of groove up to 1.8 mm overhang length (L1) up to 7x D | |||||
| f b +0.05 Артикул part number | d | a | L | L1 | t max. | D min. | Ø h6 | подходящая державка (Стр. 18-28) suitable toolholder type (page 18-28) |
| R/L UM-006.0200-10 R/L UM-006.0200-15 R/L UM-006.0200-22 2.0 2.0 2.0 2.3 2.3 2.3 | 3.4 3.4 3.4 | 5.3 5.3 5.3 | 25 30 37 | 10 15 22 | 1.8 1.8 1.8 | 6.0 6.0 6.0 | 6.0 6.0 6.0 | UM-676.xxx / xxx.6 |
| R/L UM-006.0200-25 R/L UM-006.0200-30 2.0 2.0 2.3 2.3 | 3.4 3.4 | 5.3 5.3 | 40 45 | 25 30 | 1.8 1.8 | 6.0 6.0 | 6.0 6.0 |
