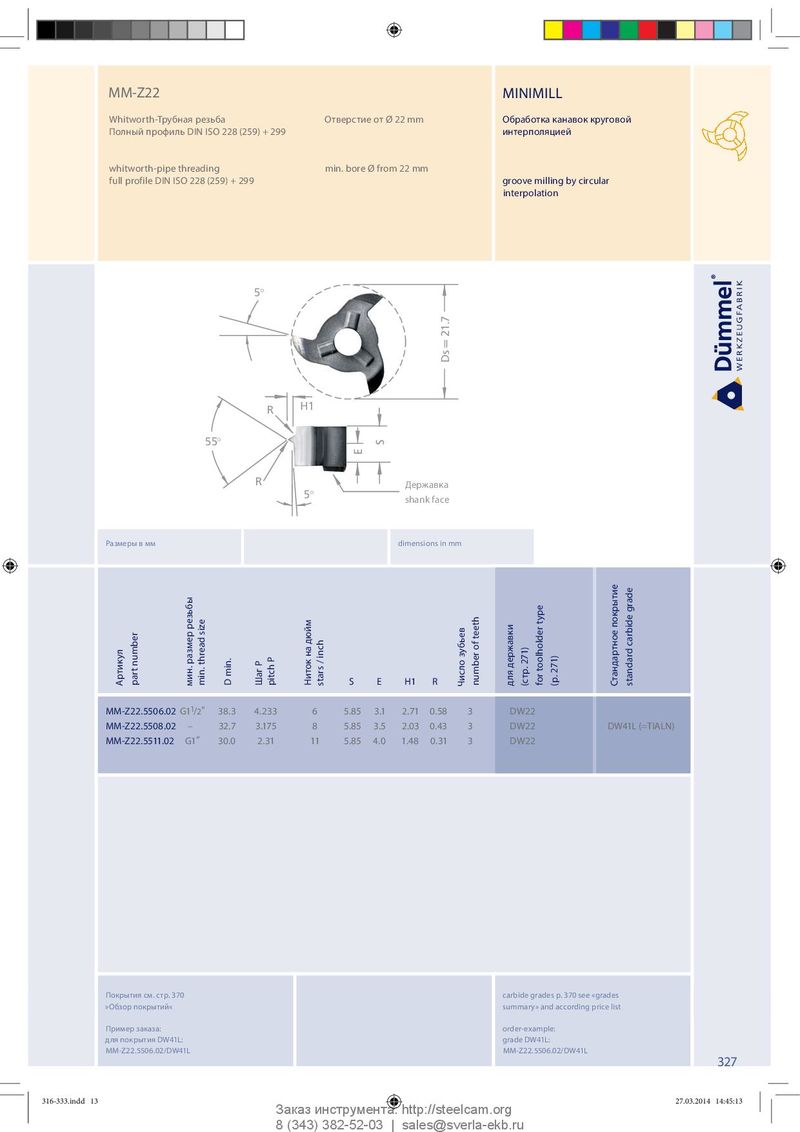

Общий каталог Dümmel 2014 - страница 324

MM-Z22 MINIMILL Whitworth-Трубная резьба Отверстие от Ø 22 mm Обработка канавок круговой Полный профиль DIN ISO 228 (259) + 299 интерполяцией whitworth-pipe threading min. bore Ø from 22 mm full profile DIN ISO 228 (259) + 299 groove milling by circular interpolation 5° Ds = 21.7 R H1 55° S E R Державка 5° shank face Fräserschaft Размеры в мм dimensions in mm Артикул part number мин. размер резьбы min. thread size S E H1 R D min. Шаг P pitch P Ниток на дюйм stars / inch Число зубьев number of teeth для державки (стр. 271) for toolholder type (p. 271) Стандартное покрытие standard carbide grade MM-Z22.5506.02 G1 1 /2 “ 38.3 4.233 6 5.85 3.1 2.71 0.58 3 DW22 MM-Z22.5508.02 – 32.7 3.175 8 5.85 3.5 2.03 0.43 3 DW22 DW41L (=TIALN) MM-Z22.5511.02 G1 “ 30.0 2.31 11 5.85 4.0 1.48 0.31 3 DW22 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z22.5506.02/DW41L MM-Z22.5506.02/DW41L 327 316-333.indd 13 316-333.indd 13 27.03.2014 14:45:13 27.03.2014 14:45:13 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
