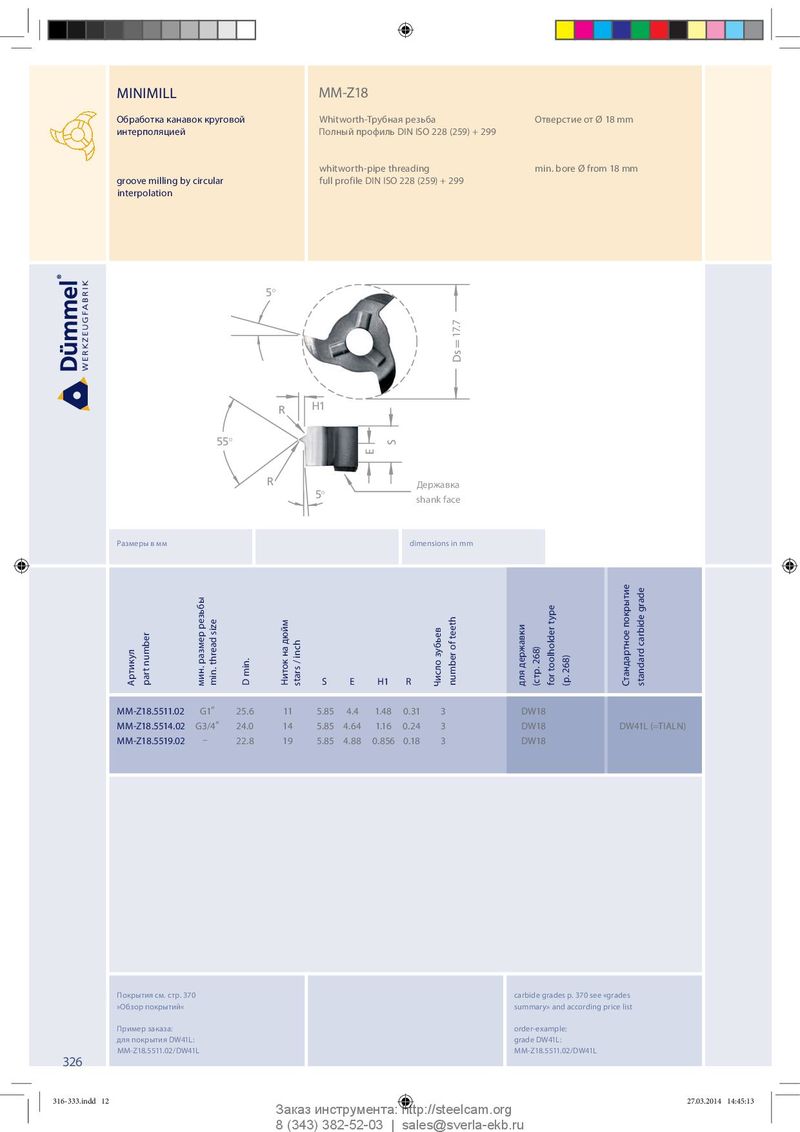

MINIMILL MM-Z18 Обработка канавок круговой Whitworth-Трубная резьба Отверстие от Ø 18 mm интерполяцией Полный профиль DIN ISO 228 (259) + 299 whitworth-pipe threading min. bore Ø from 18 mm groove milling by circular full profile DIN ISO 228 (259) + 299 interpolation 5° 21.7 Ds = 17.7 R H1 55° S E R Державка 5° shank face Fräserschaft Размеры в мм dimensions in mm Стандартное покрытие standard carbide grade мин. размер резьбы for toolholder type number of teeth min. thread size Ниток на дюйм для державки Число зубьев part number stars / inch (стр. 268) Артикул (p. 268) D min. S E H1 R MM-Z18.5511.02 G1“ 25.6 11 5.85 4.4 1.48 0.31 3 DW18 MM-Z18.5514.02 G3/4“ 24.0 14 5.85 4.64 1.16 0.24 3 DW18 DW41L (=TIALN) MM-Z18.5519.02 – 22.8 19 5.85 4.88 0.856 0.18 3 DW18 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z18.5511.02/DW41L MM-Z18.5511.02/DW41L 326 316-333.indd 12 27.03.2014 14:45:13 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
