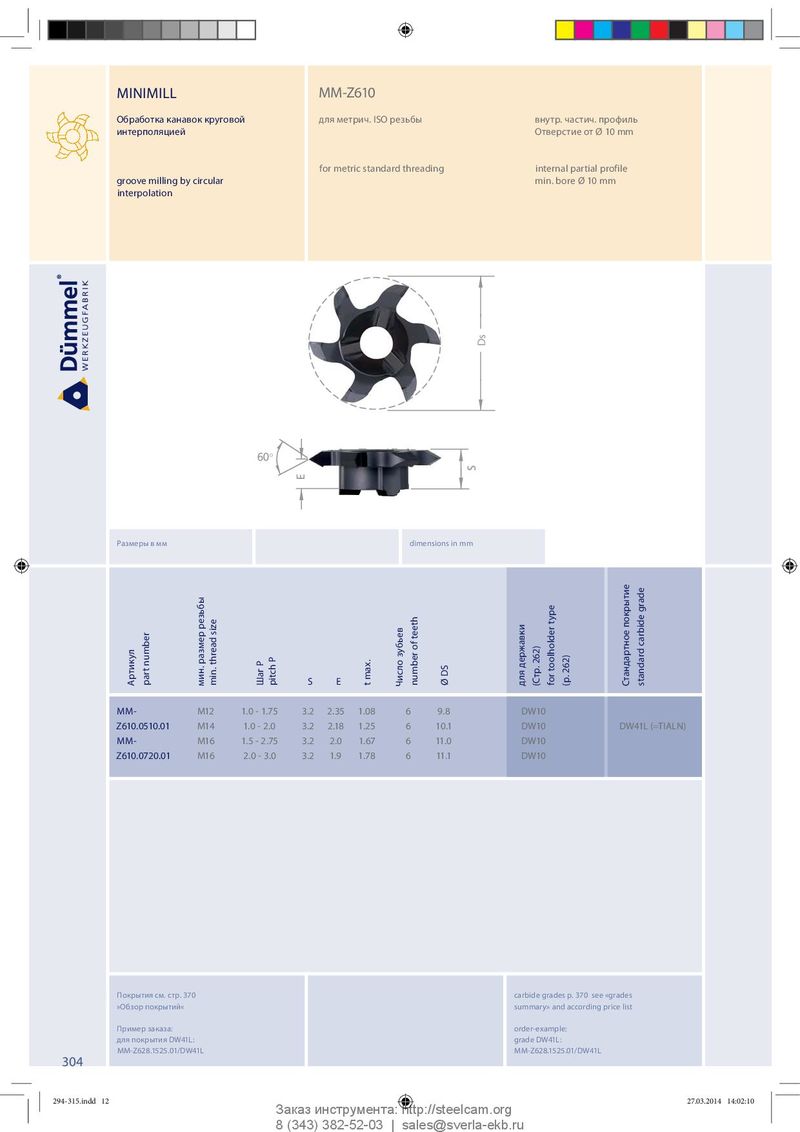

MINIMILL MM-Z610 Обработка канавок круговой для метрич. ISO резьбы внутр. частич. профиль интерполяцией Отверстие от Ø 10 mm for metric standard threading internal partial profile groove milling by circular min. bore Ø 10 mm interpolation 27.7 Ds = Ds 60° S E Размеры в мм dimensions in mm Стандартное покрытие standard carbide grade мин. размер резьбы for toolholder type number of teeth min. thread size для державки Число зубьев part number (Стр. 262) Артикул (p. 262) pitch P t max. Шаг P Ø DS S E MM- M12 1.0 - 1.75 3.2 2.35 1.08 6 9.8 DW10 Z610.0510.01 M14 1.0 - 2.0 3.2 2.18 1.25 6 10.1 DW10 DW41L (=TIALN) MM- M16 1.5 - 2.75 3.2 2.0 1.67 6 11.0 DW10 Z610.0720.01 M16 2.0 - 3.0 3.2 1.9 1.78 6 11.1 DW10 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z628.1525.01/DW41L MM-Z628.1525.01/DW41L 304 294-315.indd 12 27.03.2014 14:02:10 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
