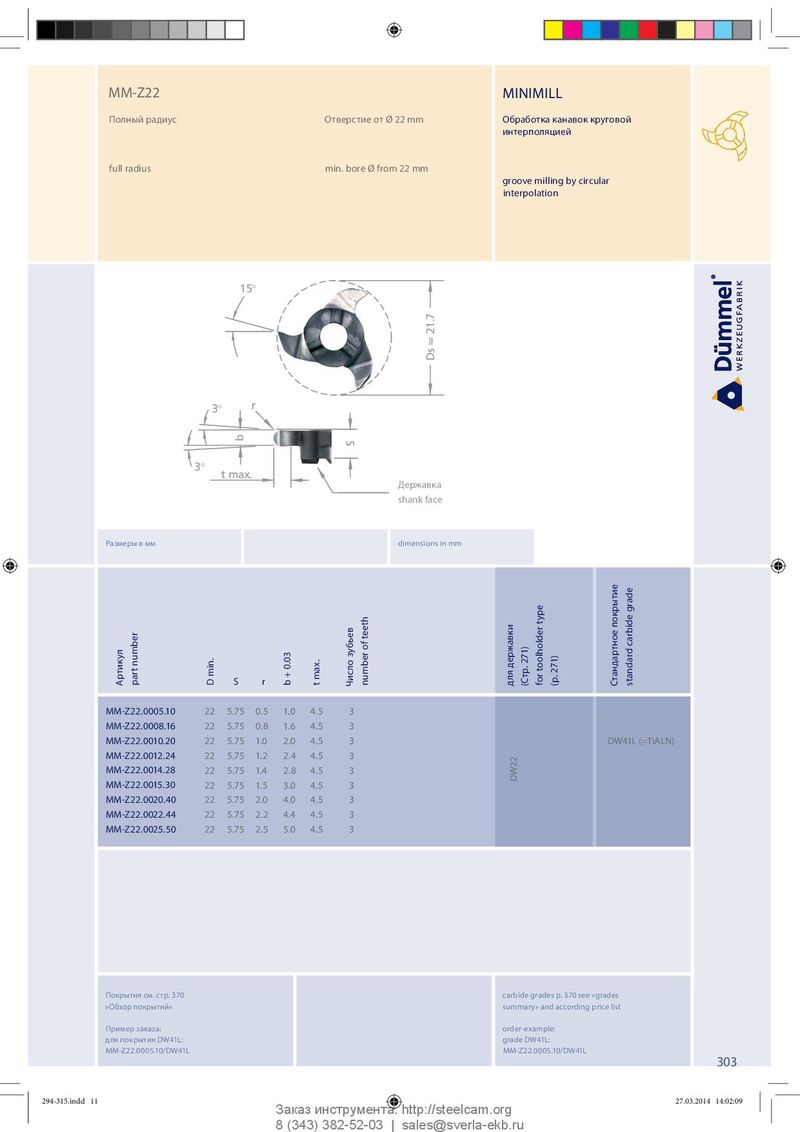

MM-Z22 MINIMILL Полный радиус Отверстие от Ø 22 mm Обработка канавок круговой интерполяцией full radius min. bore Ø from 22 mm groove milling by circular interpolation 15° Ds = 21.7 3° r b S 3° t max. Державка Fräserschaft shank face shank face Размеры в мм dimensions in mm Артикул part number S D min. r b + 0.03 t max. Число зубьев number of teeth для державки (Стр. 271) for toolholder type (p. 271) Стандартное покрытие standard carbide grade MM-Z22.0005.10 22 5.75 0.5 1.0 4.5 3 MM-Z22.0008.16 22 5.75 0.8 1.6 4.5 3 MM-Z22.0010.20 22 5.75 1.0 2.0 4.5 3 DW41L (=TIALN) MM-Z22.0012.24 22 5.75 1.2 2.4 4.5 3 MM-Z22.0014.28 22 5.75 1.4 2.8 4.5 3 DW22 MM-Z22.0015.30 22 5.75 1.5 3.0 4.5 3 MM-Z22.0020.40 22 5.75 2.0 4.0 4.5 3 MM-Z22.0022.44 22 5.75 2.2 4.4 4.5 3 MM-Z22.0025.50 22 5.75 2.5 5.0 4.5 3 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z22.0005.10/DW41L MM-Z22.0005.10/DW41L 303 294-315.indd 11 294-315.indd 11 27.03.2014 14:02:09 27.03.2014 14:02:09 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
