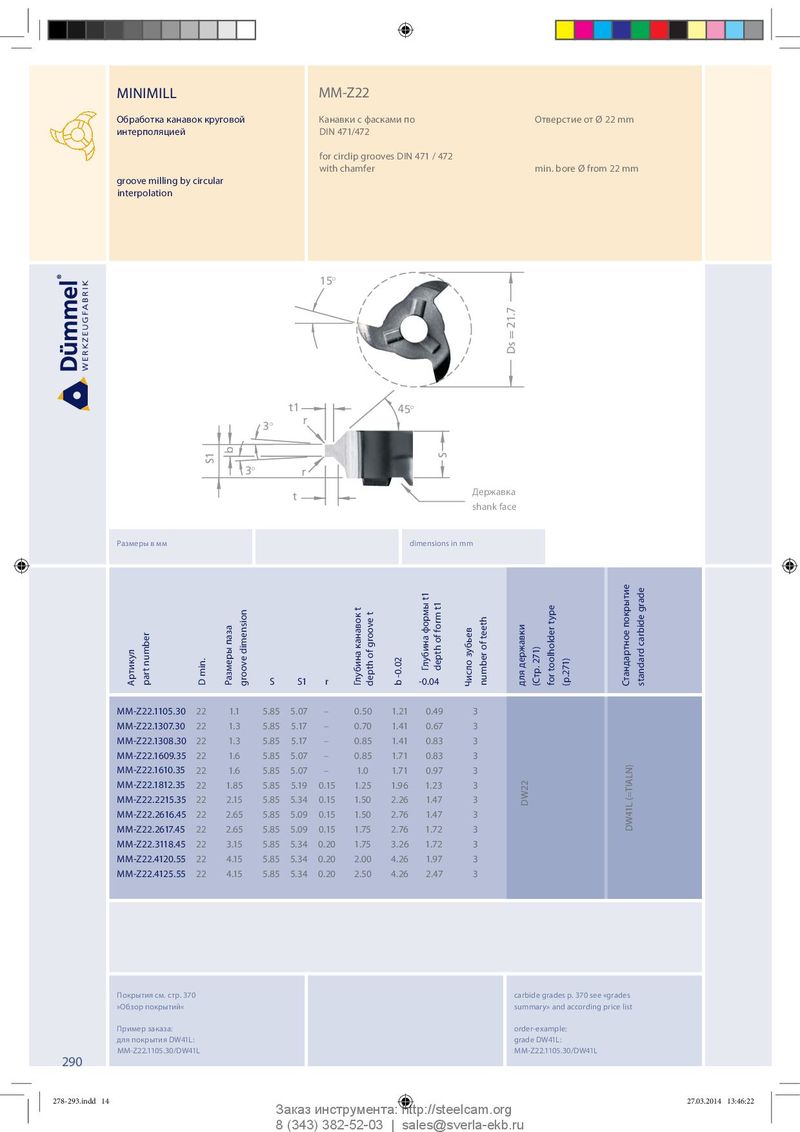

MINIMILL MM-Z22 Обработка канавок круговой Канавки с фасками по Отверстие от Ø 22 mm интерполяцией DIN 471/472 for circlip grooves DIN 471 / 472 with chamfer min. bore Ø from 22 mm groove milling by circular interpolation 15° Ds = 21.7 t1 45° r 3° b S S1 3° r Державка t shank face Размеры в мм dimensions in mm Глубина формы t1 depth of form t1 Артикул part number S S1 r -0.04 D min. Размеры паза groove dimension Глубина канавок t depth of groove t b -0.02 Число зубьев number of teeth для державки (Стр. 271) for toolholder type (p.271) Стандартное покрытие standard carbide grade M M -Z 2 2 .110 5 . 3 0 22 1.1 5.85 5.07 – 0.50 1.21 0.49 3 MM-Z22.1307.30 22 1.3 5.85 5.17 – 0.70 1.41 0.67 3 MM-Z22.1308.30 22 1.3 5.85 5.17 – 0.85 1.41 0.83 3 MM-Z22.1609.35 22 1.6 5.85 5.07 – 0.85 1.71 0.83 3 MM-Z22.1610.35 22 1.6 5.85 5.07 – 1.0 1.71 0.97 3 MM-Z22.1812.35 22 1.85 5.85 5.19 0.15 1.25 1.96 1.23 3 MM-Z22.2215.35 22 2.15 5.85 5.34 0.15 1.50 2.26 1.47 3 (=TIALN) DW22 MM-Z22.2616.45 22 2.65 5.85 5.09 0.15 1.50 2.76 1.47 3 MM-Z22.2617.45 22 2.65 5.85 5.09 0.15 1.75 2.76 1.72 3 DW41L MM-Z22.3118.45 22 3.15 5.85 5.34 0.20 1.75 3.26 1.72 3 MM-Z22.4120.55 22 4.15 5.85 5.34 0.20 2.00 4.26 1.97 3 MM-Z22.4125.55 22 4.15 5.85 5.34 0.20 2.50 4.26 2.47 3 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z22.1105.30/DW41L MM-Z22.1105.30/DW41L 290 278-293.indd 14 278-293.indd 14 27.03.2014 13:46:22 27.03.2014 13:46:22 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
