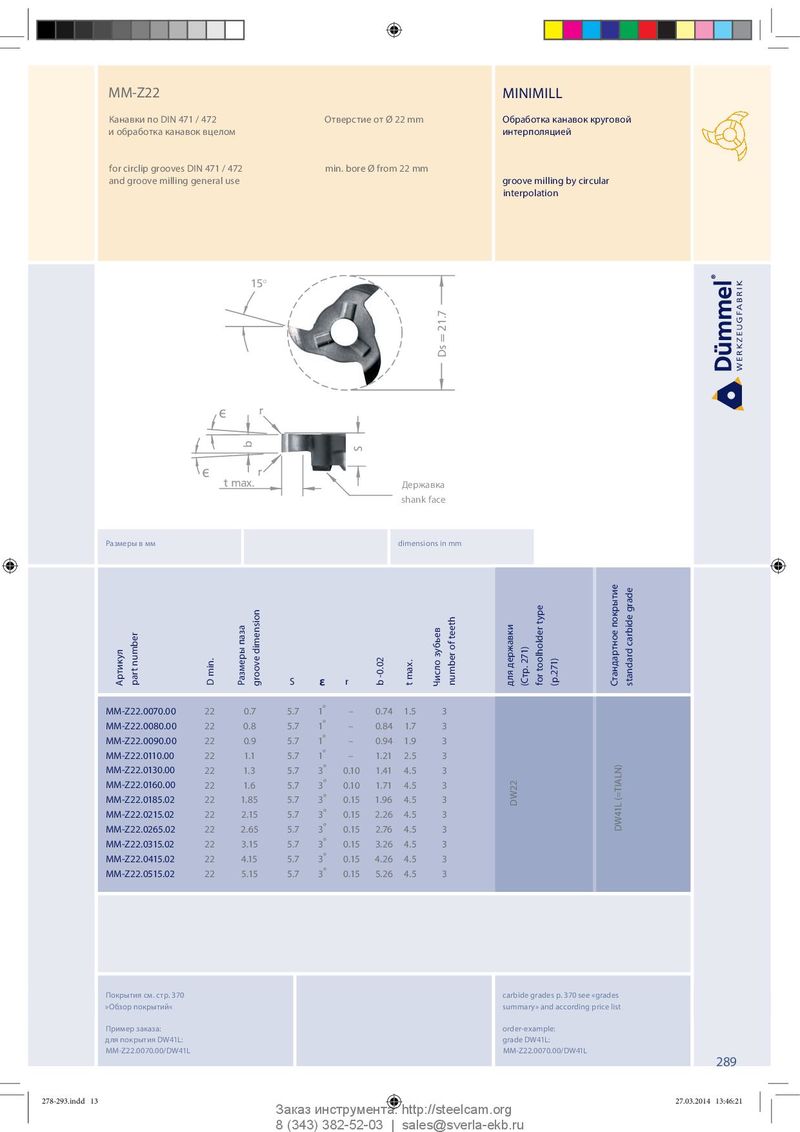

Общий каталог Dümmel 2014 - страница 286

MM-Z22 MINIMILL Канавки по DIN 471 / 472 Отверстие от Ø 22 mm Обработка канавок круговой и обработка канавок вцелом интерполяцией for circlip grooves DIN 471 / 472 min. bore Ø from 22 mm and groove milling general use groove milling by circular interpolation 15° Ds = 21.7 ε r b S ε r t max. Державка shank face Fräserschaft Размеры в мм dimensions in mm Артикул part number D min. Размеры паза groove dimension S ε r b -0.02 t max. Число зубьев number of teeth для державки (Стр. 271) for toolholder type (p.271) Стандартное покрытие standard carbide grade MM-Z22.0070.00 22 0.7 5.7 1 ° – 0.74 1.5 3 MM-Z22.0080.00 22 0.8 5.7 1 ° – 0.84 1.7 3 MM-Z22.0090.00 22 0.9 5.7 1 ° – 0.94 1.9 3 MM-Z22.0110.00 22 1.1 5.7 1 ° – 1.21 2.5 3 MM-Z22.0130.00 22 1.3 5.7 3 ° 0.10 1.41 4.5 3 MM-Z22.0160.00 22 1.6 5.7 3 ° 0.10 1.71 4.5 3 MM-Z22.0185.02 22 1.85 5.7 3 ° 0.15 1.96 4.5 3 (=TIALN) DW22 MM-Z22.0215.02 22 2.15 5.7 3 ° 0.15 2.26 4.5 3 MM-Z22.0265.02 22 2.65 5.7 3 ° 0.15 2.76 4.5 3 DW41L MM-Z22.0315.02 22 3.15 5.7 3 ° 0.15 3.26 4.5 3 MM-Z22.0415.02 22 4.15 5.7 3 ° 0.15 4.26 4.5 3 MM-Z22.0515.02 22 5.15 5.7 3 ° 0.15 5.26 4.5 3 Покрытия см. стр. 370 carbide grades p. 370 see «grades »Обзор покрытий« summary» and according price list Пример заказа: order-example: для покрытия DW41L: grade DW41L: MM-Z22.0070.00/DW41L MM-Z22.0070.00/DW41L 289 278-293.indd 13 278-293.indd 13 27.03.2014 13:46:21 27.03.2014 13:46:21 Заказ инструмента: http://steelcam.org 8 (343) 382-52-03 | sales@sverla-ekb.ru
